Подробнее о «Таблицы изоляционных материалов»

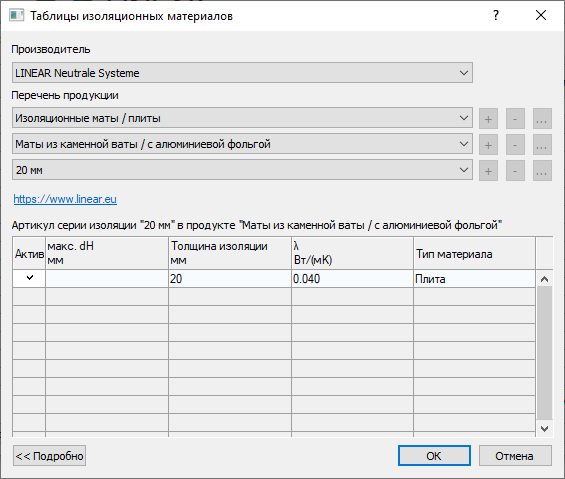

Информация о диалоговом окне Таблицы изоляционных материалов при расчет трубопроводных и воздуховодных сетей.
Таблицы изоляционных материалов образуют основу для расчета потери тепла при расчете трубопроводных и воздуховодных сетей и используются для создания спецификаций. Изоляционные материалы присваиваются трубам и воздуховодам в проекте.
Вы находитесь здесь:
или:
Действительно для: Отопление, Охлаждение, Водоснабжение, Канализация.
| Элемент | Описание |
|---|---|
| Производитель | В разделе LINEAR neutrale Systeme на выбор предлагаются нейтральные изоляционные системы, а выбрав Пользовательский или Пользовательская изоляция, можно создать пользовательские варианты исполнения изоляции. Вводимые в пользовательские таблицы данные будут автоматически сохранены во внешнем файле . Вы также можете добавлять изоляционные материалы производителей, устанавливая соответствующие наборы данных. |
Выбор продукта | Здесь доступны группы продукции, продукты и их варианты, а также серии изоляции, которые содержатся в выбранном наборе данных производителя или созданы как пользовательская изоляция. |
| + | Создает новые группы продукции, продукты и их варианты, а также серии для пользовательской изоляции. Эта кнопка активирована только для таблиц пользовательских таблиц изоляционных материалов. |
| - | Удаляет группы продукции, продукты и их варианты, а также серии для пользовательской изоляции. Эта кнопка активирована только для таблиц пользовательских таблиц изоляционных материалов. |
| ... | Переименовывает группу продукции, продукты или и их варианты, а также серии для пользовательской изоляции. Эта кнопка активирована только для таблиц пользовательских таблиц изоляционных материалов. |
| Серия изоляции | Для серий изоляции EnEV 50 %, EnEV 100 % и EnEV 200 % предлагаются изоляционные материалы с различной толщиной для отдельных наружных диаметров труб. Некоторые серии изоляции имеют фиксированные значения толщины. |
| Ссылка на продукт | Если производитель указал соответствующую ссылку, то щелчком мыши на нее можно перейти на Интернет-страницу выбранного продукта. |
| Активно | При присвоении изоляционных материалов учитываются только активированные наружные диаметры труб. Деактивируя отдельные поля, можно целенаправленно исключить определенные диаметры из использования. Трубы с данными наружными диаметрами не будут изолированы. |
| Макс. dН | Максимальный наружный диаметр трубы. Трубопроводы до данного диаметра получат изоляцию, указанную в этой строке. |
| Толщина изоляции | Толщина изоляционного материала для выбранного наружного диаметра трубы. |
| Лямбда | Теплопроводность для выбранного наружного диаметра трубы и выбранной толщины изоляции. |
| Тип материала | Для пользовательской изоляции доступен выбор между плитой и шлангом. |
| № артикула | Для изоляционных материалов производителей показан номер артикула. |
| << Подробно, Детали >> | Включает и отключает отображение нижней таблицы с артикулами. |
