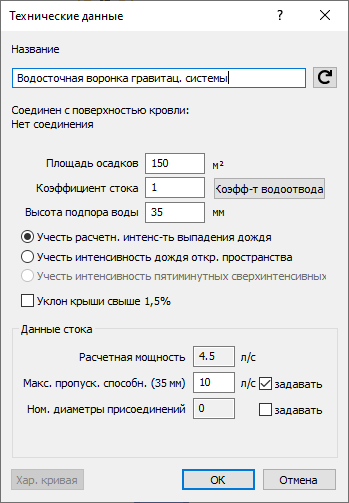

Подробнее о данных элементов «Водосточная воронка гравитационной системы»

Параметры водосточной воронки и её пропускная способность определяют расход в системе водоотведения с крыши.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Соединен с поверхностью кровли:

После расчета водосточной системы здесь будет показано название привязанной к этой воронке площади крыши, а также рассчитанная доля площади крыши для водоотведения.

Нагрузка

Введите Площадь осадков, Коэффициент стока и Высоту подпора воды. При установке аварийного перелива Вы также можете учесть столетний дождь для подбора размеров стока. Для выбора коэффициента водоотвода имеется таблица, которая открывается нажатием на кнопку Коэффициент водоотвода. При выборе определенного вида поверхности будет подобрано необходимое количество стоков согласно таблице 16 норм DIN EN 12056-2.

Учитывать расчетную интенсивность выпадения дождя / Интенсивность дождя открытого пространства / Интенсивность столетнего дождя

Выберите, какую интенсивность дождя следует учитывать для этого элемента. Значения этих интенсивностей указываются в диалоге Настройки.

Уклон крыши свыше 1,5 %

Эта опция видна только в том случае, если в качестве метода был выбран расчет по СП 30.13330.2016 или СП 30.13330.2020.

Активировано: вместо интенсивности дождя r1,5 будет использоваться значение r1,20.

Данные о стоке

Если вы выбрали элемент, не относящийся к какому-либо производителю, и поставили флажок на задавать, то здесь можно ввести его данные. В поле Расчетная мощность отображается рассчитанное значение. В случае воронок от определенных производителей данные максимальной пропускной способности или номинального диаметра присоединения изменять нельзя, поэтому они деактивированы.
