Подробнее о данных элементов «Вентиляторы»

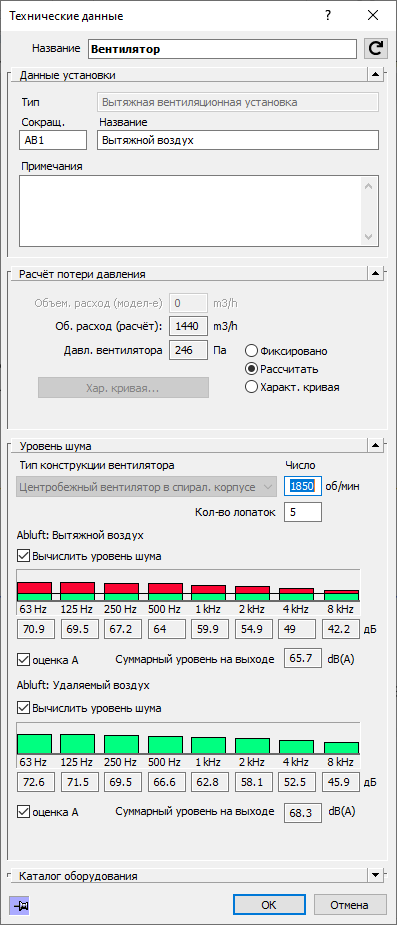

Информация о диалоге данных элементов «Вентиляторы».

Вентилятор является центральным устройством установки. В данном диалоге можно установить сокращение, наименование и общие данные установки.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Данные установки

Типа установки незаменим для расчета. Направление потока оказывает значительное влияние на динамически определяемые коэффициенты сопротивления фасонных частей. Многие проверки на непротиворечивость расчет воздуховодных сетей основываются на правильном типе установки. Тип установки определяется в соответствии с системой первого канала после начального элемента.

Внимание:

При добавлении вентиляторов Revit автоматически встраивает их с «входящим» присоединением в направлении рисования воздуховода, что не всегда соответствует установленному впоследствии направлению потока. На данное действие программа LINEAR повлиять не может. При необходимости можно повернуть вентилятор вручную с помощью команды Повернуть в Revit.

Расчет потери давления

В поддиалоге «Расчет потери давления» вам представлены рассчитанный общий объемный расход и требуемое (внешнее) давление вентилятора.

Объемный расход (расчет параметров): В качестве информации показан накопленный объемный расход всех пропускных отверстий этой установки с учетом изменений объемного расхода из-за различных температур.

Давление вентилятора: рассчитывается давление вентилятора. Возможны следующие варианты:

  • Фиксировано: можно задать постоянное давление вентилятора на заданный объемный расход. В случае моделирования заданное значение соответствует постоянному давлению (постоянного) регулирования перепадов давления вентилятора.

  • Рассчитать: в этом случае давление будет определено в рабочей точке вентилятора. При выборе данной опции моделирование недоступно.

  • Характеристическая кривая: здесь ввод фактической характеристической кривой вентилятора может быть выполнен путем указания по меньшей мере двух пар значений объемного расхода/давления, например, из каталога производителя. Заданное значение характеристической кривой может быть использовано при расчете и моделировании воздуховодной сети.

характеристическая кривая предусмотрена для всех распространенных вентиляторов и регулировочных стратегий. Тремя важнейшими характеристическими кривыми являются:

  • постоянная характеристическая кривая, например, при постоянном регулировании перепадов давления.

  • линейная характеристическая кривая, например, при изменчивом регулировании перепадов давления.

  • квадратичная характеристическая кривая, например, для вентиляторов без регулирования.

Задание наименьшего и наибольшего объемного расхода используется для проверки того, находятся ли рассчитанные и смоделированные объемные расходы внутри этого интервала. Возможная экстраполяция объемных расходов указывается в отчете.

  • Данные производителя: если заложены данные производителя для вентилятора, то после расчета появится кнопка-переключатель. Рассчитанный объемный расход на стороне нагнетания вентилятора будет показан в поле Объемный расход (расчет). Это значение рассчитывается после успешной балансировки с допустимым отклонением в 1 % по отношению к заложенному производителем значению. Необходимое для вентиляционной сети, рассчитанное давление вентилятора будет показано в поле Давление вентилятора с допустимым отклонением в 5 % по сравнению с данными производителя. При превышении допустимых отклонений будут выданы предупреждения. Благодаря сравнению рассчитанных значений с данными производителя гарантируется, что заложенный производителем уровень шума будет соблюден.

Уровень шума

Если поле Вычислить уровень шума активировано, то уровень шума будет рассчитан как со стороны всасывания, так и нагнетания вентилятора в соответствии с VDI 2081. Уровень шума октавных полос рассчитывается на основании типа конструкции, количества оборотов и количества лопаток. При наличии заложенных производителем данных для вентилятора будет показан уровень шума из этих данных, поле Вычислить уровень шума станет недоступно и появится активированное поле согласно данным производителя. Остаточный шум на выходе будет выведен на всех восьми октавных уровнях либо с оценкой A, либо без оценки. Тип конструкции из вентилятора определяется в соответствии с классификацией.

Каталог оборудования

Информация об этих данных находится на странице Подробнее о «Расчет потерь давления», «Уровень шума», «Материал каналов / Изоляция» и «Каталог оборудования» в данных элементов.
