Подробнее о данных элемента «Начало части сети»

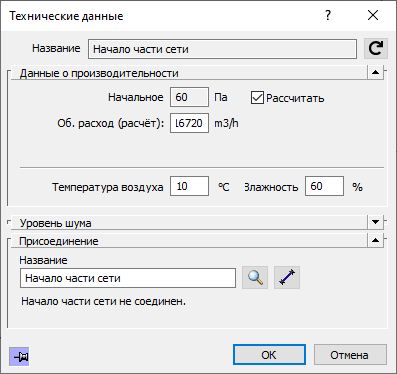

Информация о диалоге данных элемента «Начало части сети».

Элемент имеет место присоединения, которое подключается к уже существующей воздуховодной системе. Начало части сети всегда является расчетным начальным элементом части сети и не зависит от направления потока воздуха. Вы можете соединить начала и концы частей сети, чтобы соединить между собой несколько частей.

Прим.:

Перед тем, как соединять участки друг с другом, должен быть произведен как минимум один успешный расчет. Если вы снова разделите части сети, то после этого также необходим как минимум один расчет, чтобы проанализировать изменившуюся конфигурацию сети.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно не может быть изменено.

Данные о производительности

Если начало части сети ни с чем не связано, то накопленный объемный расход всех воздухораспределителей этого участка будет выдан после расчета. Также будут показаны температура атмосферного воздуха и влажность, которые, в зависимости от вида установки, могут быть откорректированы.

Уровень шума

Информация об этих данных находится на странице Подробнее о «Расчет потерь давления», «Уровень шума», «Материал каналов / Изоляция» и «Каталог оборудования» в данных элементов.

Подключение

В области Присоединение можно ввести Название части сети. Если вы соединили начало и конец части сети, то это название будет показано в справочных целях (в диалоге конца части сети). Нажатием на кнопку можно отобразить подключенный конец части сети на модели, если он соединен. Программа приблизит элемент и отметит его положение стрелкой.
