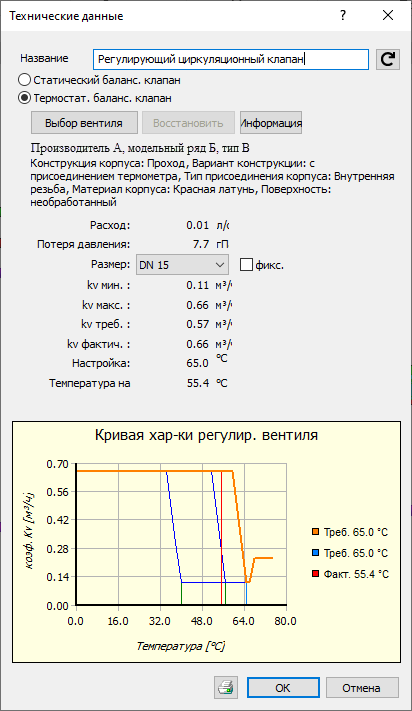

Подробнее о данных элемента «Циркуляционный клапан»

Здесь пользователь может выбрать, какой тип клапана требуется вставить: статический вентиль или термостатический вентиль. Далее из общего списка необходимо выбрать подходящую арматуру. В зависимости от выбранного размера, на экране будут отображаться параметры арматуры, а также текущий график характеристик. Этот график можно распечатать с помощью кнопки .

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Выбор вентиля

Открывает диалоговое окно Выбор вентиля, где пользователь может выбрать клапан из общего списка. После выбора производителя в первой графе на экране будут показаны все типы арматуры, выпускаемые им. Затем конкретную модель вентиля можно выбрать в графе Модели / Наименование.

Восстановить

При нажатии данной кнопки программа добавит в водопроводную сеть вентиль с наиболее подходящими для этого параметрами. В этом случае предыдущий тип арматуры (добавленный вручную с помощью функции "Выбор вентиля") будет отменен.

Информация

Открывает диалоговое окно с параметрами соответствующей арматуры. В зависимости от размера выбранной арматуры здесь также отображается график ее характеристик, который можно распечатать с помощью кнопки .
