Подробнее о данных элементов «Циркуляционные насосы»

Если насос добавляется в циркуляционный трубопровод, то программа автоматически распознает его в качестве циркуляционного насоса. В зависимости от используемой версии программы пользователь может выбирать между нейтральным насосом и насосом конкретного производителя (если соответствующий набор данных установлен в программе). При этом все настроенные параметры сохраняются в модели.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Нейтральный циркуляционный насос

Рассчитать высоту напора: при активировании данной функции программа автоматически рассчитывает высоту напора. Если данный параметр требуется ввести вручную, функцию Рассчитать высоту напора следует отключить.

Высота напора, Расход: высота напора для насоса указывается в метрах. Объемный расход складывается из данных пикового расхода или расчета циркуляции. В последнем случае объемный расход рассчитывается как функция потерь тепла в трубопроводах. Высота напора и расход также указываются при выводе данных на печать.

Производитель циркуляционного насоса

Каталог: выберите циркуляционный насос из каталога производителей. Такая возможность присутствует не во всех версиях программы. Также список доступных производителей насосов зависит от установленных наборов данных.

Восстановить: с помощью данной кнопки выполняется сброс параметров повысительной насосной установки до значений по умолчанию.

Задать регулировочную характеристику: при наличии у насоса регулировочной характеристики пользователь может самостоятельно устанавливать его настройки либо активировать настройку насоса самой программой. После активирования функции Задать регулировочную характеристику пользователь может изменять эту характеристику через постоянную регулировку давления или пропорциональную регулировку давления. Параметры регулятора будут отражены в поле ввода Высота напора.

В поле Высота напора ее значение может быть указано вручную. При вводе высоты напора объемный расход системы остается неизменным и вентили будут настроены таким образом, чтобы создать большую потерю давления для достижения той же пропускной способности.

Задать характеристическую кривую: при наличии на графике нескольких характеристических кривых можно выбрать одну из них с помощью функции «Задать характеристическую кривую». В противном случае программа автоматически выберет кривую с наилучшими характеристиками.

Насосы и характеристика сети

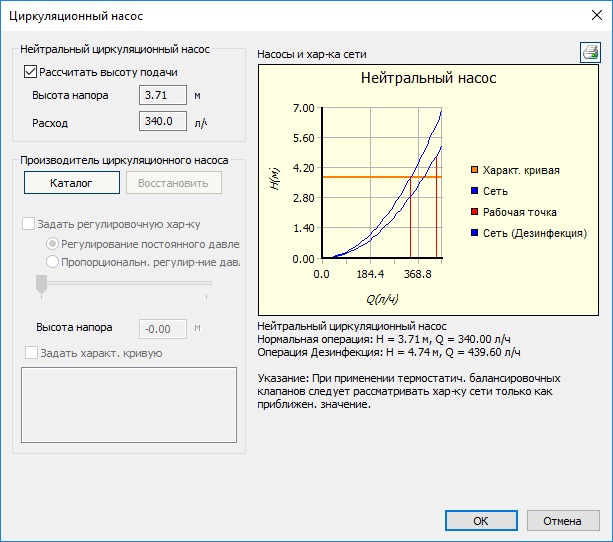

На показанной диаграмме отображаются параметры насоса и характеристика сети.

: при помощи данной кнопки пользователь может распечатать график с характеристиками насоса.
