Подробнее о данных элементов «Счетчики воды»

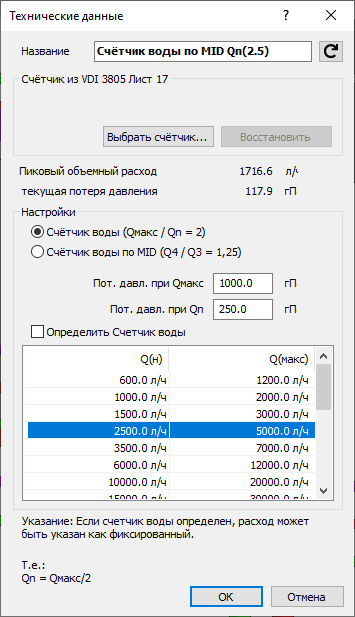

Информация о диалоге данных элементов «Счетчики воды».
Для корректного расчета потери давления от счетчика необходима рабочая точка, которая определяется автоматически согласно действующего стандарта на основании текущего пикового расхода.
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Счетчик из VDI 3805 Лист 17
Выбрать счетчик...: при наличии установленного набора данных нажатием на кнопку Выбрать счетчик... можно выбрать счетчик воды определенного производителя. После выбора данная модель будет показана в диалоге данных элемента.
Восстановить: при выборе модели определенного производителя кнопка Восстановить становится активной. Таким образом можно удалить модель производителя и вернуть нейтральные данные счетчика.
Данные
После расчета показаны пиковый объемный расход и текущая потеря давления счетчика.
Настройки
Доступен выбор между расчетом по Q(макс) и по MID.
Счетчик воды (Qмакс / Qn = 2):
-
Потеря давления при Q(макс): максимальная потеря давления указывается в качестве постоянной величины.
-
Потеря давления при Q(n): потеря давления при Q(n) рассчитывается и указывается автоматически.
Счетчик воды по MID (Q4 / Q3 = 1,25): счетчики воды могут быть рассчитаны в соответствии с действующим допуском MID. В показанной внизу таблице будут выданы требуемые для расчета значения Q3 и Q4.
-
Потеря давления при Q4: данная потеря давления может быть задана.
-
Потеря давления при Q3: потеря давления при Q3 рассчитывается и указывается автоматически.
СП 30.13330.2020
Эта опция выбирается автоматически, если в качестве метода расчета в Настройках был установлен метод СП 30.13330.2020 для расчета внутреннего водопровода и канализации.
Определить счетчик воды
Если вы желаете зафиксировать определенную рабочую точку для определения потери давления, то активируйте опцию «Определить счетчик воды» и выберите из таблицы значения Q(макс) и Q(n) или Q3 и Q4 для желаемой рабочей точки.
При этом нужно учитывать, что расчетный пиковый расход должен находиться в диапазоне между Q(макс.)/2 и Q(макс.). Конечное значение пикового расхода отображается после расчета сети.
