Подробнее о данных элементов «Точки водоразбора»

На этом диалоге имеются две вкладки: В Настройках данной точки разбора показаны все значения потребления, а на вкладке Настройки для промывки можно задать количество промывочного расхода.

В зависимости от выбранного элемента (обычное место водоразбора, место разбора с функцией автоматической промывки или гигиеническое промывочное устройство) активируются различные разделы на вкладке Настройки для промывки.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

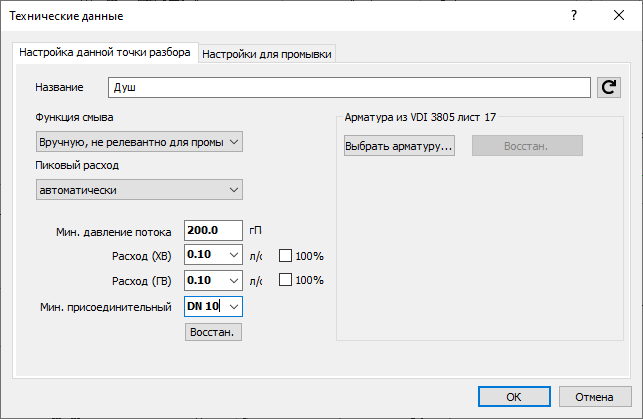

Настройки данной точки разбора

Данные потребителя считываются из технических данных об этом элементе.

Название: показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Функция промывки:

если выбран потребитель без автоматической функции промывки, то в выпадающем списке можно выбирать между вручную, не релевантно для промывки и релевантно для промывки.

Настройка автоматическая промывка позволяет сделать обычного потребителя потребителем с автоматической функцией промывки, без необходимости назначения для этого соответствующей VDI-арматуры. В таком случае помимо своей основной функции потребитель сможет автоматически инициировать промывку, чтобы способствовать поддерживанию гигиены питьевой воды. После выбора этой настройки на вкладке Настройки для промывки станет активна опция для определения промывочного расхода.

Релевантным для промывки является потребитель, который используется как минимум каждые три дня и таким образом инициирует смену воды во всем пути потока.

При выборе потребителя с автоматической функцией промывки выпадающий список содержит запись автоматически.

Пиковый расход: согласно норм DIN 1988-300 некоторые потребители, объединенные в одну единицу пользования (один санузел с максимум двумя пользователями) не учитываются при расчете пикового расхода, так как они обычно не используются совместно с другими потребителями.

К таким потребителям относятся следующие:

• дополнительный умывальник

• душ, установленный в дополнение к ванне

• биде

• писсуар

• насадки в передних помещениях туалетов

При выборе автоматического учета пикового расхода программа самостоятельно определяет, какие потребители в рамках одной единицы пользования не должны учитываться при расчете пикового расхода. Однако вы можете задать эти потребители вручную, выбрав учтено или не учтено в списке.

Потребители, для которых отключена функция Учитывать пиковый расход, дополнительно включаются в частичный поток. На основании величины частичного потока при отключенном объемном расходе определяется расход для отдельного потребителя, если он больше пикового объемного потока после настройки здания. В этом случае в подготавливаемом отчете программа сохраняет соответствующее примечание. Одновременность, указываемая в процентах (Data Coloring), распространяется на объемный расход всех подключенных потребителей, в т.ч. и тех, чей пиковый расход не учитывается программой. По этой причине процентное соотношение для таких элементов, как правило, меньше.

Минимальное давление потока: укажите минимальное давление потока в гПа. По умолчанию для разных потребителей программа подставляет наиболее подходящие значения.

Расчетный расход для холодной и горячей воды: расчетный расход указывается отдельно для холодной и горячей воды. При этом автоматически учитывается только то значение, которое соответствует типу присоединенного трубопровода.

100 %

Активировано: точка водоразбора является постоянным потребителем, и при определении размеров трубопроводов учитывается 100% расхода.

Минимальный присоединительный диаметр: для потребителей в программе может назначаться минимальный присоединительный размер. Соответствующий размер указывается также для всех подключенных трубопроводов.

Восстановить: восстанавливает настройки по умолчанию.

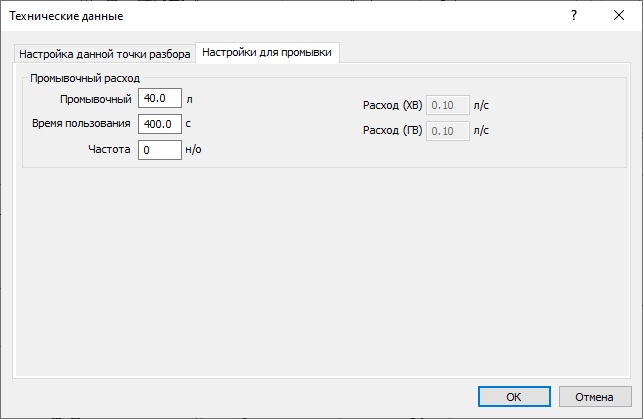

Настройки для промывки - место разбора

Промывочный расход Пользование, Время пользования: как правило, в программе по умолчанию уже заданы значения промывочного расхода для потребителей. При необходимости пользователь может указывать другие значения в литрах. Указав время пользования в секундах, можно рассчитать промывочный расход.

Частота использования: закладывает, как часто место разбора используется в течение дня.

Расчетный расход для холодной и горячей воды: на вкладке Настройки данной точки разбора показывает введенные расчетные расходы для горячей и холодной воды.

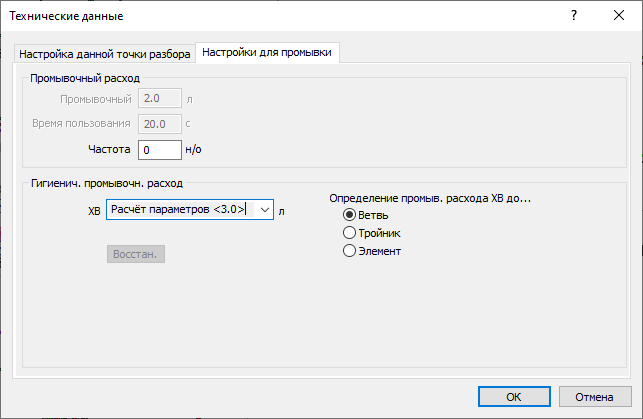

Настройки для промывки - место разбора с функцией промывки

Промывочный расход Пользование, Время пользования: как правило, в программе по умолчанию уже заданы значения промывочного расхода для потребителей. При необходимости пользователь может указывать другие значения в литрах. Указав время пользования в секундах, можно рассчитать промывочный расход.

Частота использования: закладывает, как часто место разбора используется в течение дня.

Расчетный расход для холодной и горячей воды: на вкладке Настройки данной точки разбора показывает введенные расчетные расходы для горячей и холодной воды.

Гигиенический промывочный расход

Промывочный расход, обусловленный санитарно-гигиеническими нормами, можно задать или рассчитать программой в случае гигиенических промывочных устройств или потребителей, имеющих гигиенический промывочный бачок.

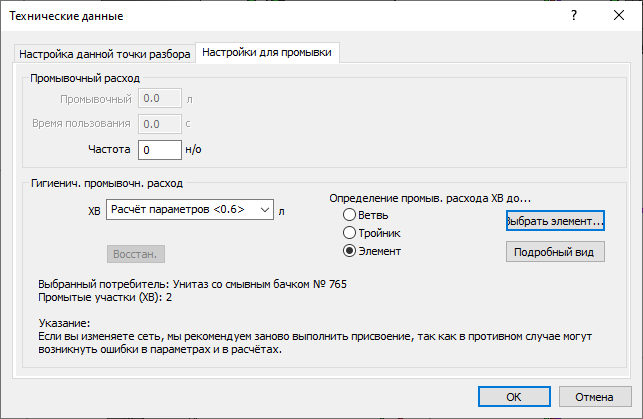

Настройки для промывки - Гигиеническое устройства промывки

Частота использования: закладывает, как часто место разбора используется в течение дня.

Гигиенический промывочный расход

Промывочный расход, обусловленный санитарно-гигиеническими нормами, можно задать или рассчитать программой в случае гигиенических промывочных устройств или потребителей, имеющих гигиенический промывочный бачок.

Восстановить: восстанавливает настройки по умолчанию.

Определение промывочного расхода ГВ/ХВ до ...: укажите, до какого места в пути потока требуется рассчитывать промывочный расход.

Ветвь: промывочный расход будет рассчитываться до подключения ветви.

Тройник: промывочный расход будет рассчитываться до ближайшего тройника.

Элемент: промывочный расход будет рассчитываться до выбранного в модели компонента.

Выбрать элемент...: выберите элемент в модели, до которого будет рассчитываться промывочный расход. Если в качестве точки расчета промывочного расхода вы желаете выбрать определенный отрезок трубопроводов, то вам необходимо выбрать участок трубопровода как с горячей, так и с холодной водой. После выбора элемента или отрезков трубопроводов открывается диалоговое окно Участки, в котором перечисляются все участки для определения промывочного расхода, и их можно отобразить в модели.

Подробный вид: будет открыто диалоговое окно Участки, в котором перечислены все участки для определения промывочного расхода включая их параметры, и их можно отобразить в модели. Эта кнопка активируется после первого расчета промывочного расхода.
