Подробнее о данных элемента «Водонагреватель»

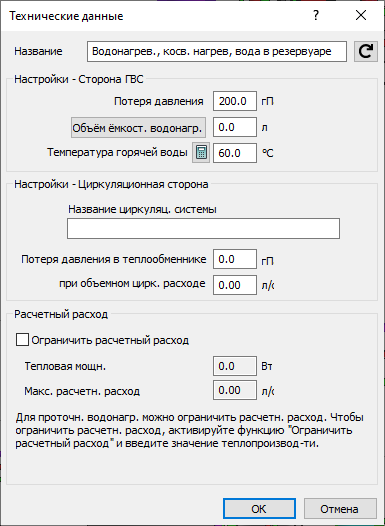

Информация о диалоге данных элемента «Водонагреватель».
В водопроводной сети могут устанавливаться водонагреватели с циркуляционным соединением или без него. Конкретная модель устанавливаемого водонагревателя зависит от потребностей сети и может иметь две или три точки присоединения.
При необходимости включения в один расчет нескольких водонагревателей, образующиеся в результате этого сети горячей воды должны быть отделены друг от друга!
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Настройки – Сторона горячего водоснабжения
Потеря давления: потеря давления указывается как постоянная величина в гПа.
Объем емкости водонагревателя: открывает диалоговое окно Объем емкости водонагревателя в соответствии с, в котором можно определить объем водонагревателя по DIN 4708 для жилых зданий. В качестве альтернативы пользователь может ввести объем водонагревателя напрямую.
Температура горячей воды: величина температуры горячей воды влияет на расчет разницы температур в циркуляционных трубопроводах, которые могут присутствовать в сети. Кроме того, температура горячей воды используется при расчете соотношения холодной и горячей воды в смесителях. При изменении температуры вручную значение будет выделено жирным шрифтом.
Возвращает измененные температуры горячей воды к значению по умолчанию.
При наличии нескольких водонагревателей в одной сети, температура может настраиваться отдельно для каждого элемента.
Настройки – Сторона циркуляции
Название циркуляционной системы: данное поле доступно для редактирования только в том случае, если водонагреватель оснащен разъемом для подключения циркуляционных трубопроводов. Во всех остальных случаях данный раздел выделен серым цветом.
Потеря давления в теплообменнике, При объемном циркуляционном потоке: в этих полях указывается величина потери давления из-за теплообменника, а также соответствующий циркуляционный объемный поток.
Расчетный расход
Ограничить расчетный расход: обычно водонагреватели (например, проточные) подают ограниченное количество горячей воды за указанную разницу во времени. Она зависит от теплопроизводительности элемента, а также разницы температур между холодной и горячей водой.
При необходимости ограничения потока воды, проходящего через водонагреватель, следует использовать функцию Ограничить расчетный расход. После этого значения пикового объемного расхода перед нагревателем и после него будут уменьшены до указанной величины.
Тепловая мощность: в поле Тепловая мощность можно указать максимальную мощность для водонагревателя. На основании этих данных рассчитывается максимальный расчетный расход VRmax.
Максимальный расход VRmax: максимальный расход VRmax, рассчитываемый на основании теплопроизводительности и температуры горячей воды отображается только после нажатия клавиши ОК (закрытия окна редактирования).
Ограничение расхода водонагревателя оказывает влияние на параметры пикового расхода перед ним и после него. Данную функцию не следует всегда использовать по умолчанию, так как бойлер благодаря своей емкости через необходимый период времени позволяет использовать повышенный пиковый расход. При включенной функции ограничения расхода (например, для проточного нагревателя) это позволяет водонагревателю благодаря своей мощности оказывать влияние на размер используемых трубопроводов. Данная функция не входит в основные параметры, используемые при расчете водопроводной сети.
