Подробнее о данных элемента «Начало части сети»

Начало части сети имеет только одну точку подключения, к которой и присоединяется трубопровод.

В предыдущих версиях программы пользователь мог лишь ограниченно присоединять обособленный участок сети с началами частей сети до концов частей центральной сети. Это можно было выполнять только с трубопроводами для горячей и холодной воды, но не с циркуляционными трубопроводами. Теперь начала и концы частей сети циркуляционных трубопроводов могут также соединяться с центральной водопроводной сетью. При этом, однако, начало части сети может соединяться только с одним концом части сети (соединение 1:1). Соединение 1:n, когда одно начало части сети подключается к нескольким концам (к примеру, для того чтобы один раз начертить ванну в здании, а затем подсоединить к ней концы на разных этажах), к сожалению, невозможно. После подключения начала к концу части сети ввод других данных не требуется, за исключением названий элементов. Здесь отображаются только рассчитываемые программой значения, которые будут использованы в дальнейшем.

Начало части сети может также добавляться на схему без соединения в качестве символа, обозначающего начало водопроводной сети (входного разъема здания). В этом случае в поле Заданная величина давления необходимо указать минимальное давление от водоснабжающей компании.

Вы находитесь здесь:

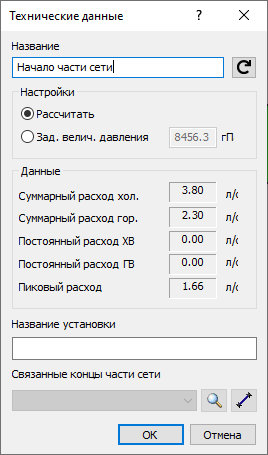

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Настройки

Рассчитать: при помощи функции Рассчитать программа выполняет расчет требуемого давления подачи для выбранного участка водопроводной сети, после чего использует полученный результат при расчете присоединенного конца части сети.

Заданная величина давления: Если начало части сети используется в качестве домового присоединения, функцию Рассчитать необходимо отключить и после этого ввести в поле Заданная величина давления значение, указанное водоснабжающей компанией.если начало части сети используется в качестве домового присоединения, функцию Рассчитать необходимо отключить и после этого ввести в поле Заданная величина давления значение, указанное водоснабжающей компанией.

Данные: в данной части окна указаны рассчитанные программой значения ∑VR для суммарного расхода холодной и горячей воды, постоянного расхода холодной и горячей воды, а также пикового расхода. Пользователь не может изменять эти данные.

Название установки: здесь пользователь может указать имя начала части сети, которое будет доступно для выбора в диалоговом окне элемента при использовании команды Присоединить. Это позволяет сохранить обзорность при наличии на одной модели нескольких связанных друг с другом начал и концов частей сети.

Сопряженные концы части сети: если конец части сети связан с началом части сети, то название этого конца будет показано здесь. Нажатие на зумирует сопряженный конец части сети в модели.
