Подробнее о данных элемента «Конец части сети»
Информация о диалоге данных элемента «Конец части сети».
Конец части сети имеет только одну точку подключения, к которой и присоединяется трубопровод.
Есть несколько возможностей использования конца части сети:
-
В несвязанном виде: в качестве заполнителя для отдельного потребителя, который может быть релевантен для промывки
-
В несвязанном виде: в качестве заполнителя для пока не сконструированной сети, возможно, содержащей релевантный для промывки потребитель
-
В связке с началом части сети, при котором начало представляет собой часть сети с дополнительными потребителями
Вы находитесь здесь:

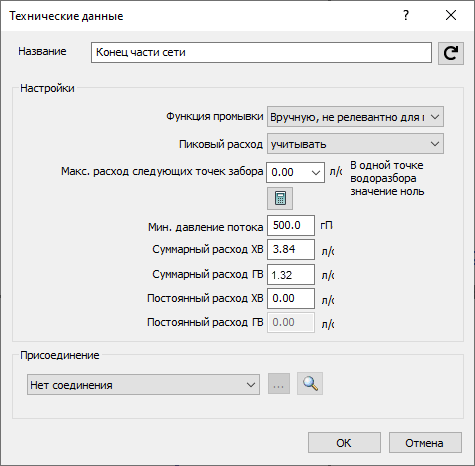

Конец части сети в качестве заполнителя для отдельного потребителя, который может быть релевантен для промывки
Название: показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Настройки
Функция промывки: определяет, используется ли конец части сети как заполнитель для релевантного или не релевантного для промывки отдельного потребителя и, таким образом, учитывается ли делитель потока при расчете. Релевантным для промывки является потребитель, который используется как минимум каждые три дня и таким образом инициирует смену воды во всем пути потока.
Пиковый расход: определяет, будет ли конец части сети учитываться в пиковом расходе как заполнитель для отдельного потребителя или нет.
Концы части сети как отдельные потребители, чей пиковый расход не учитывается, дополнительно включаются как частичный расход. На основании величины частичного потока при отключенном объемном расходе определяется расход для отдельного потребителя, если он больше пикового объемного потока после настройки здания. В этом случае в подготавливаемом отчете программа сохраняет соответствующее примечание. Одновременность, указываемая в процентах (Data Coloring), распространяется на объемный расход всех подключенных потребителей, в т.ч. и тех, чей пиковый расход не учитывается программой. По этой причине процентное соотношение для таких элементов, как правило, меньше.
Максимальный расход следующих точек разбора: если выход ветви представлен в виде одного единственного потребителя, в данном поле необходимо оставить значение 0 л/с. В этом случае программа будет использовать при расчете суммарный расход.
: открывает диалог Расход в части сети, в котором можно установить расход и минимальное давление, используя стандартные потребители.
Минимальное давление потока: укажите минимальное давление потока в гПа.
Суммарный расход холодной и горячей воды: величина суммарного расхода вводится в полях «Суммарный расход холодной воды» и «Суммарный расход горячей воды». При этом программа автоматически учитывает только значение присоединенного трубопровода (для холодной или горячей воды).
Постоянный расход холодной и горячей воды: при необходимости указания постоянного расхода для какого-либо потребителя это можно сделать в поле Постоянный расход холодной или горячей воды. Если одновременно с этим был также указан расчетный расход, он более не учитывается программой (при этом на экране отображается соответствующее сообщение об этом).
Присоединение: если конец части сети представлен в виде одного единственного потребителя, то в данном поле ничего выбирать не требуется.

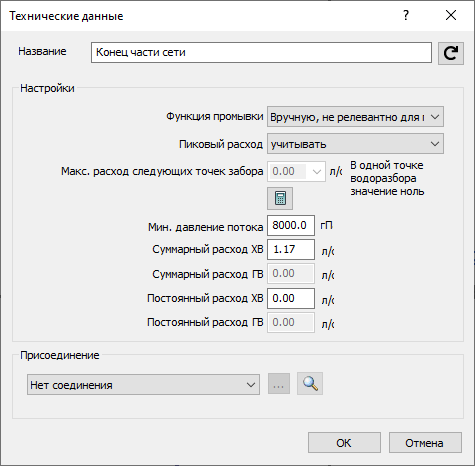

Конец части сети в качестве заполнителя для пока не сконструированной сети, возможно, содержащей релевантный для промывки потребитель
Название: показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.
Настройки
Функция промывки: определяет, содержит ли конец части сети потребителя,релевантного для промывки, как заместитель для не сконструированной части сети и, таким образом, учитывается ли делитель потока при расчете. Релевантным для промывки является потребитель, который используется как минимум каждые три дня и таким образом инициирует смену воды во всем пути потока.
Пиковый расход: если конец части сети представляет собой еще не начерченную часть сети, при помощи данной функции пользователь может исключить этот участок из расчета пикового расхода. Для этого выберите опцию не учитывать.
Максимальный расход следующих точек разбора: Если конец части сети представляет собой часть сети с несколькими потребителями, в данном поле указывается наибольшая величина расхода одного из этих потребителей. Это будет минимальное значение расхода для указанного пути потока.
: открывает диалог Расход в части сети, в котором можно установить расход и минимальное давление, используя стандартные потребители.
Минимальное давление потока: в данном поле в гПа указывается давление, предусмотренное на выбранной части сети, включая все трубопроводы.
Суммарный расход холодной и горячей воды: величина суммарного расхода всех потребителей выбранной части сети вводится в полях «Суммарный расход холодной воды» и «Суммарный расход горячей воды». При этом программа автоматически учитывает только значение присоединенного трубопровода (для холодной или горячей воды).
Постоянный расход холодной и горячей воды: при необходимости указания постоянного расхода для какого-либо потребителя это можно сделать в поле Постоянный расход холодной или горячей воды. Если одновременно с этим был также указан расчетный расход, он более не учитывается программой (при этом на экране отображается соответствующее сообщение об этом).
Присоединение: если конец части сети представляет собой еще не спроектированную часть сети, то в данном поле ничего выбирать не требуется.

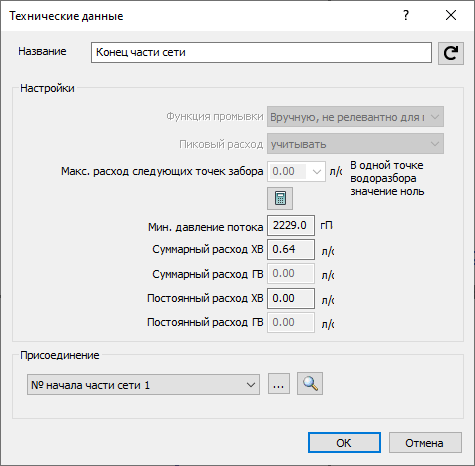

Конец части сети сопряжен с началом части сети
Название: показывает название элемента. Оно не может быть изменено.
Настройки: если конец части сети связан с начерченной частью сети, то область Настройки деактивирована. При этом необходимые для расчета значения берутся из параметров связанной части сети.
Присоединение: выпадающий список для выбора привязываемого начала части сети. Вы можете как кликнуть мышью на начало части сети в модели, так и выбрать одно из доступных начал из списка. Конец части сети всегда можно связать только с одним началом. Начало части сети, напротив, можно связать с несколькими концами. Такое соединение n:1 можно использовать, чтобы, например, спроектировать ванную комнату в жилом здании только один раз и затем несколько раз соединить ее на этажах. Соединение n:1 возможно для трубопроводов горячей и холодной воды. Нажатие на
зумирует сопряженное начало части сети в модели.
