Подробнее о данных элементов «Делители потока»

Делитель потока в комбинации с кольцевым трубопроводом препятствует застаиванию воды в кольцевом трубопроводе.

При этом для расчета водопроводной сети не имеет значения, в каком направлении был установлен делитель потока. Для корректного размещения данного элемента на чертеже символ делителя потока размещается в напорном трубопроводе по направлению движения воды. Сверху к делителю потока присоединяется конец кольцевого трубопровода, а снизу – подключается обычный трубопровод для воды (холодной или горячей). Водоразборная арматура также подсоединяется к концу кольцевого трубопровода и к водопроводу.

Если точка разбора воды расположена выше по течению, чем делитель потока, в зауженной зоне элемента возникает пониженное давление. Это ведет к перепаду давлений в кольцевом трубопроводе, что обеспечивает циркуляцию жидкости в кольцевом трубопроводе в соответствии с действующими санитарно-гигиеническими нормами.

Измеренное направление потока зависит от замыкания кольцевого трубопровода.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Перечень продукции

В зависимости от выбранного продукта варьируется содержимое области, показанной ниже. Пользователю доступны следующие варианты:

• Продукт производителя - VDI 3805 - раздел: Арматура из VDI 3805 Часть 17

• Продукт производителя - каталог оборудования - раздел: Арматура из каталога оборудования

• Вручную - раздел: Ввод вручную

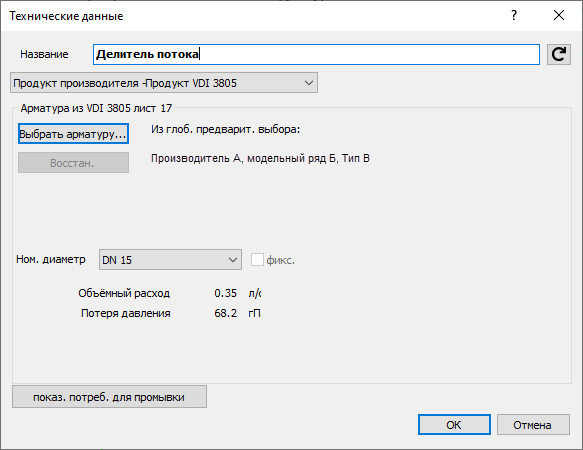

Арматура из VDI 3805 Часть 17

Это стандартная настройка для делителя потока. Если никакой продукт производителя не выбран, то при расчета возникнет соответствующая ошибка.

Выбрать арматуру...: открывает диалог Выбрать серию арматур, в котором можно выбрать делитель потока определенного производителя. Выбранный делитель потока будет учтен при расчете со своими характеристиками.

Восстановить: возвращает выбор стандартного делителя потока.

Номинальный диаметр / фикс: выпадающий список с доступными номинальными диаметрами выбранного делителя потока. Если выбран определенный размер, то появится флажок в поле фикс. Выбранный размер будет использоваться для расчета.

Объемный расход/Потеря давления: показывает рассчитанный объемный расход и потерю давления выбранного делителя потока.

Показ потребителей, релевантных для промывки: в зависимости от выбранного каталога оборудования пользователь может отобразить в модели потребители, релевантные для делителя потока.

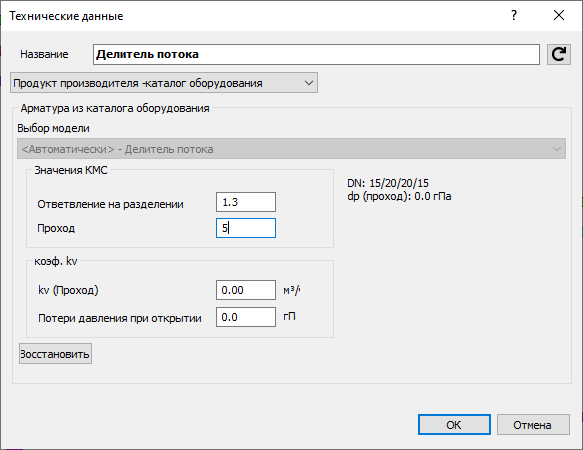

Арматура из каталога оборудования

Выбор модели: модель будет автоматически назначена в зависимости от выбранного каталога оборудования и установленной трубопроводной системы. Для Вручную распознается фигура 640 или 650, и будут переняты заложенные значения.

Значения КМС: в данном разделе указаны значения КМС, предлагаемые программой. При использовании делителя потока конкретного производителя эти значения являются неизменными, а для нейтральных элементов значения КМС могут настраиваться пользователем.

Коэффициент kv: в случае если для автоматически распознанной модели эти значения были заложены, то они были показаны здесь. Если значения отсутствуют, то они могут быть указаны вручную.

Восстановить: возвращает все измененные поля ввода на значения по умолчанию.

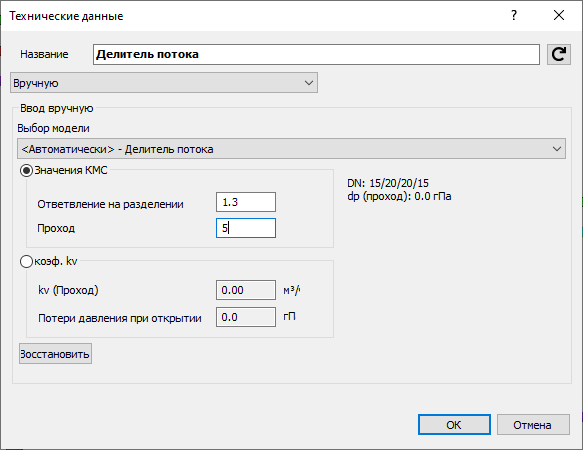

Ввод вручную

Выбор модели: показывает автоматически рассчитанную модель.

Значения КМС

Активировано: потеря давления делителя потока будет рассчитываться на основании значений для Ответвления на разделении потока и Прохода.

Значение kv

Активировано: потеря давления делителя потока будет рассчитываться на основании значения Kv прохода. Потери давления при открытии является минимальной потерей давления элемента в проходе.

Восстановить: возвращает все измененные поля ввода на значения по умолчанию.
