Подробнее о данных элемента «Подключение к коммунальным сетям»

Стандартными началами части сети является домовая водопроводная станция (водоразборный узел) или главный счетчик воды. Здесь пользователь может указать минимальное давление для врезного хомута или минимальное давление для счетчика воды, в зависимости от того, какая величина указывается водоснабжающей компанией.

Из величины минимального давления для врезного хомута вычитаются потери давления домового соединения и счетчика воды. Эти значения могут также изменяться пользователем.

Минимальное давление на счетчике воды при расчете водопроводной сети используется без редукции.

Вы находитесь здесь:

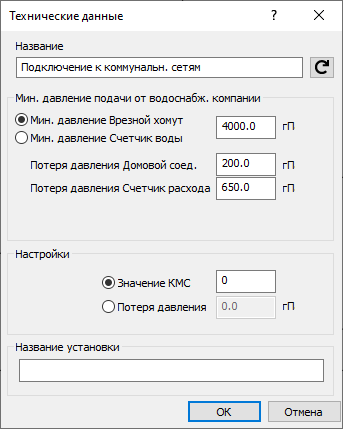

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Минимальное давление подачи от водоснабжающей компании

Минимальное давление Врезной хомут: Здесь пользователь вводит величину давления в гПа, указываемую водоснабжающей компанией. Из нее вначале вычитаются потери давления домового соединения и счетчика воды, а оставшееся значение используется для расчета водопроводной сети. Максимально допустимая потеря давления в домовом соединении соответствует норме DIN 1988-300 и составляет 200 гПа (для счетчика воды это значение составляет 650 гПа).

Минимальное давление Счетчик воды: Здесь пользователь вводит величину давления в трубопроводе, идущем от счетчика воды. Данное значение (без вычетов) применяется при расчете водопроводной сети.

Настройки

Здесь пользователь может выбрать либо функцию Значение КМС и ввести соответствующую величину, либо функцию Потеря давления и указать абсолютное значение в гПа.

Название установки

Если на чертеже имеются несколько устройств, введите название для лучшего различения. Это название появится в диалоге расчета при выборе установки. Для вывода данных также можно выбирать различные установки.
