Подробнее о данных элементов «Станции подготовки ГВ»

Станции подготовки горячей воды и станции для поквартирной разводки учитываются при расчете водопроводной сети с помощью программ LINEAR Analyse Heating и LINEAR Analyse Potable Water, а также при определении размеров трубопроводов в сети. Они содержат спецификацию с указанием всего необходимого и опционального вспомогательного оснащения.

Станция для поквартирной разводки снабжает отдельную квартиру теплом и горячей водой. С ее помощью теплоноситель из водонагревателя по подающей магистрали поступает в квартиру. От подачи тепла через теплообменник нагревается питьевая вода. Таким образом, становятся не нужны циркуляционные трубопроводы от центрального теплогенератора до квартиры. Т. к. трубопроводы от станции для поквартирной разводки до кранов с горячей водой короткие, не нужно принимать меры по борьбе с легионеллой, и отпадает необходимость в заборе проб.

В генераторе схем приведены нейтральные станции подготовки горячей воды и станции для поквартирной разводки с указанием их производителей. Все символы ассистента станций воды зависят от выбранного производителя, а все символы на панели инструментов являются нейтральными.

Все символы ассистента станций воды зависят от выбранного производителя, а все символы на панели инструментов являются нейтральными. Выход для холодной воды также может быть выполнен в виде ответвления станции поквартирной разводки, чтобы точки разбора воды в квартире снабжались напрямую.

В качестве опции можно также предусмотреть циркуляционный трубопровод, для обозначения которого используются специальные символы. При отсутствии в сети циркуляционного трубопровода, раздел «Циркуляция» в этом диалоговом окне деактивирован.

Вы находитесь здесь:

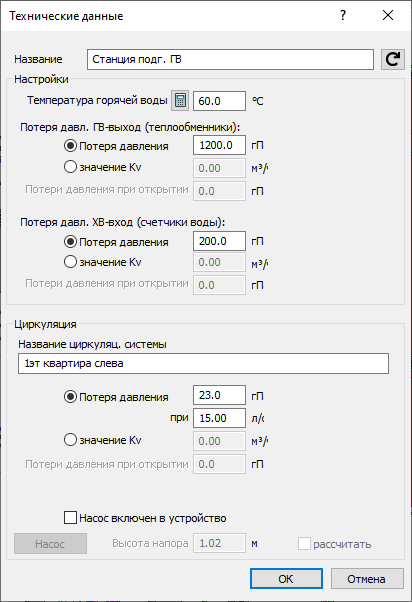

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Настройки

Температура горячей воды: по умолчанию для указания температуры горячей воды программа использует значение в 60 °C. Для каждой станции поквартирной разводки пользователь может настраивать температуру индивидуально. При помощи кнопки с символом калькулятора температуру горячей воды можно сбросить до исходного значения по умолчанию.

Потеря давления на выходе водонагревателя (теплообменника): в данном поле необходимо указать потерю давления на выходе водонагревателя. В качестве альтернативы значение Kv можно ввести вместе с величиной потери давления при открытии (20 – 100 мбар).

Потеря давления на входе для холодной воды (счетчик расхода воды): укажите потерю давления на входе для холодной воды, возникающую из-за наличия в трубопроводе счетчика расхода воды. Если водосчетчик был добавлен в качестве отдельного символа, то укажите значение ноль.

В качестве альтернативы значение Kv можно ввести вместе с величиной потери давления при открытии (20 – 100 мбар).

Циркуляция

Название циркуляционной системы: каждая станция поквартирной разводки, оснащенная циркуляционным соединением, имеет собственную циркуляционную систему. Для лучшего различения этой системы следует указать ее собственное название.

Потеря давления / значение Kv: здесь пользователь может выбрать способ указания потери давления: относительно объемного расхода или значения Kv.

Насос включен в устройство: даже если на символе станции поквартирной разводки изображен насос, его следует вначале активировать. При наличии в конструкции устройства циркуляционного насоса, который должен учитываться при расчете водопроводной сети, следует поставить флажок напротив функции Насос включен в устройство.

Высота напора насоса: по умолчанию программа использует нейтральный насос, для которого рассчитывается высота напора. Если пользователю известно, какая модель насоса будет использоваться в водопроводной сети, он может убрать флажок напротив функции рассчитать и указать высоту напора вручную.

Насос: в некоторых случаях при помощи данной кнопки можно выбрать модель насоса конкретного производителя.
