Подробнее о данных элементов «Редукторы давления»

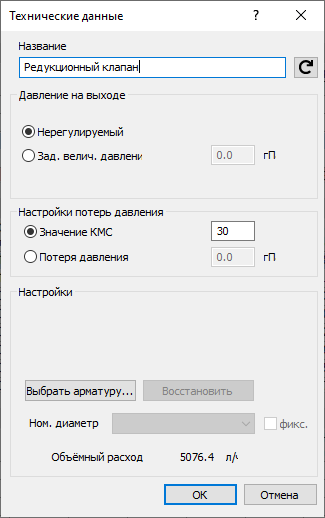

Информация о диалоге данных элементов «Редукторы давления».

Редуктор или регулятор давления имеет две точки присоединения, к каждой из которых подключается по трубе. Сначала спроектируйте трубопровод и добавьте на него данный элемент. В этом случае программа автоматически создаст в трубопроводе разрыв, чтобы правильно вставить элемент.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Внимание:

Еще до начала создания водопроводной сети рекомендуется выполнить зонирование давления, чтобы определить, на каких участках должен быть установлен редуктор, а какие участки расположены в зоне нормального давления (без необходимости установки редуктора). Эти области водопроводной сети должны быть отделены друг от друга.

Если редуктор давления добавлен в часть сети только с горячей или только с холодной водой, то подключенные после него потребители будут расположены в различных зонах давления. Это может привести к сильным перепадам температуры на водоразборной арматуре.

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Давление на выходе

Регулятор давления вначале рассчитывается программой в режиме Нерегулируемый. Это означает, что он полностью открыт и выполняет в водопроводной сети пассивную функцию, т.е. не оказывает на нее никакого воздействия.

При переключении регулятора в режим Заданная величина давления для него нужно указать давление на выходе. Это будет давление в трубопроводе, подключенном после регулятора давления.

Настройки потерь давления

В данном диалоговом окне пользователь может указать постоянное значение КМС для редуктора или постоянную величину потери давления в гПа. Для этого нужно поставить круглый маркер слева от выбранного поля данных.

Настройки

При добавлении редуктора в предварительный выбор арматуры, в данном разделе отображаются его параметры. Также пользователь может назначить требуемую арматуру в диалоговом окне элемента при помощи кнопки Выбрать арматуру.... Назначенную арматуру можно отменить посредством нажатия кнопки Восстановить.
