Подробнее о данных элементов «Повысительные насосные установки»

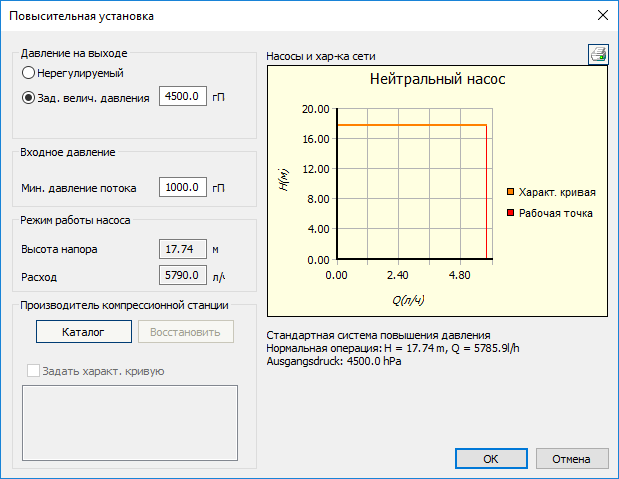

Информация о диалоге данных элементов «Повысительные насосные установки».
Если минимальное давление подачи от водоснабжающей компании является недостаточным для снабжения всех точек забора водопроводной сети, в ней должна быть предусмотрена насосная установка для повышения давления. Повысительная насосная установка имеет встроенную функцию поддержания выходного статического давления и давления потока на постоянном уровне. Вследствие этого в водопроводной сети имеется три области давлений: от входа сети, от регулятора давления и от установки повышения давления. На всех участках водопроводной сети присутствует как статическое давление, так и давление потока, которые отображаются при помощи функции визуализации. Также пользователь может распечатывать дополнительную информацию о работе повысительной насосной установки, в которой указывается рабочая точка насоса (Q,H), температура и нетто уровень избыточного давления (NPSH) в м.
Еще до начала создания водопроводной сети рекомендуется выполнить зонирование давления, чтобы определить, на каких участках должна быть установлена повысительная насосная установка, а какие участки расположены в зоне нормального давления (без необходимости его повышения). Эти области водопроводной сети должны быть отделены друг от друга.
Если повысительная насосная установка добавлена в часть сети только с горячей или только с холодной водой, то подключенные после нее потребители будут расположены в различных зонах давления. Это может привести к сильным перепадам температуры на водоразборной арматуре.
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Давление на выходе
Изначально программа рассчитывает повысительную насосную установку в режиме Нерегулируемый. В этом режиме установка пассивна, т.е. она не оказывает влияние на давление в водопроводной сети. После активирования функции Заданная величина давления пользователь может указывать выходное давление, которое должно присутствовать в сети за повысительной насосной установкой.
Входное давление
В качестве входного давления необходимо указать величину минимального давления потока (необходимое давление на входе повысительной насосной установки).
Режим работы насоса
Для нейтральных насосов программа рассчитывает и отображает на экране величину напора, а также расход.
Каталог, Восстановить
Каталог: выберите повысительную насосную установку из каталога производителей. Такая возможность присутствует не во всех версиях программы. Также список доступных производителей насосных установок зависит от установленных наборов данных.
Восстановить: с помощью данной кнопки выполняется сброс параметров повысительной насосной установки до значений по умолчанию.
Производитель компрессионной станции
Задать характеристическую кривую: при наличии на графике нескольких характиристических кривых, с помощью функции «Задать характеристическую кривую» можно выбрать одну из них. В противном случае программа автоматически выберет кривую с наилучшими характеристиками.
Насосы и характеристика сети
На показанной диаграмме отображаются параметры насоса и характеристика сети.
