Подробнее о данных элементов «Теплообменники»

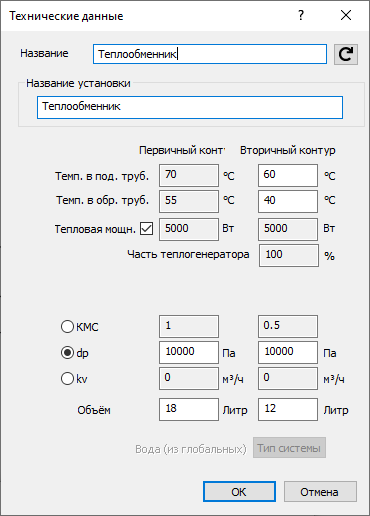

Информация о диалоге данных элементов «Теплообменник».
С помощью теплообменника системы (автономное отопление, технологическое отопление) могут быть термически соединены между собой. Теплообменники делят сеть на различные системы. На первичном контуре теплообменник действует как потребитель, на вторичном контуре как теплогенератор. При расчете сначала рассчитывается вторичный контур, затем первичный. Потоки тепла автоматически перенимаются со вторичной системы на первичную. На первичном контуре мощность может быть повышена. Снимите флажок с поля Тепловая мощность. В поле Название установки введите наименование системы.
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Температура в подающей, обратной магистрали
Первичный контур: температуры перенимаются от теплогенератора первичного контура и здесь только показаны. Эти поля деактивированы, и температуры могут быть изменены только на теплогенераторе.
Вторичный контур: установите на теплообменнике температуры в подающем и обратном трубопроводе для вторичной системы. Изменения температур возможны только при проанализированной сети.
Тепловая мощность
Потоки тепла автоматически перенимаются со вторичной системы на первичную. На первичном контуре мощность может быть повышена. Снимите флажок с поля Тепловая мощность.
значение КМС, Потеря давления, Значение Kv
Введите по выбору либо постоянное значение КМС, либо постоянную, абсолютную потерю давления, либо kv-значение.
Объем
Введите объем воды теплообменника. Это значение будет использоваться для расчета объема системы и подбора и расчета мембранного расширительного бака (МРБ). Если объем воды не указан, появится предупреждение при расчете. Но это только в том случае, если на чертеже имеется МРБ.
Среда
Поначалу используется теплоноситель (жидкость), который был глобально выбран через кнопку Тип системы/Среда из основного диалога. Для каждой отдельной системы можно использовать различную среду.
