Подробнее о данных элементов «Тепло- и хладогенераторы»

Вы находитесь здесь:

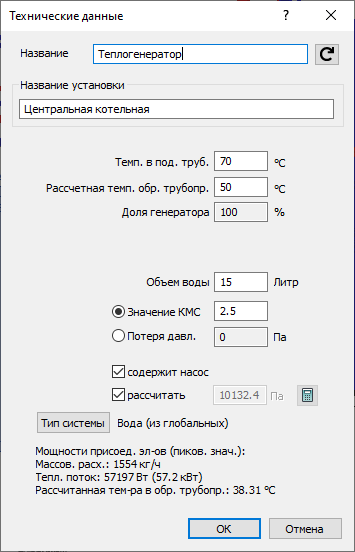

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Название установки

Если на чертеже имеются несколько устройств, введите название для лучшего различения. Это название появится в диалоге расчета при выборе установок. Для вывода данных также можно выбирать различные установки. При многокотельных системах сведения автоматически переносятся на оставшиеся источники тепла или холода.

Температура в подающей, обратной магистрали

На тепло- или хладогенераторе установите температуры в подающем и обратном трубопроводе для всей трубопроводной сети. При многокотельных системах сведения автоматически переносятся на оставшиеся генераторы. Изменения температур возможны только при проанализированной сети.

Доля генератора

Изменение значения возможно только при многокотельных системах. Если в модели имеется только один теплогенератор, значение автоматически станет 100 % и поле окрасится в серый цвет.

При многокотельных системах введите долю массовых расходов, который отдельный генератор холода/тепла должен покрыть. Вначале предлагается значение 100 %. Сумма массовых расходов всех генераторов должна составлять 100 %, в противном случае появится предупреждение в отчете. Также возможны резервные генераторы с долей 100 %. Возможны и смешанные формы: несколько генераторов в сумме дают 100 %, и к ним добавляются несколько резервных генераторов со 100 %. Сумма массовых расходов всех генераторов должна составлять 100 % или кратное этому число, в противном случае появится предупреждение в отчете.

Объем воды

Введите объем воды тепло- или хладогенератора. Это значение будет использоваться для расчета объема системы и подбора и расчета мембранного расширительного бака (МРБ). Если объем воды не указан, появится предупреждение при расчете. Это только в том случае, если на чертеже имеется МРБ.

Значение КМС, Потеря давления

Введите либо постоянное значение КМС, либо постоянную, абсолютную потерю давления в Па.

содержит насос, рассчитать

содержит насос

Активировано: при расчете трубопроводной сети будет смоделировано наличие насоса. Мощность насоса можно определить во время расчета, поставив флажок в поле рассчитать, или же ввести давление насоса вручную. Введенные вручную значения выделены жирным шрифтом. Нажатием на можно отменить введенные вручную значения и вернуть рассчитанное давление.

Деактивировано: при расчете трубопроводной сети наличие насоса смоделировано не будет и вам потребуется установить отдельный насос. При отсутствии насоса появится сообщение об ошибке в Отчетах и расчет сети будет прерван.

Тип системы

Открывает диалоговое окно Тип трубопровода в зависимости от системы для редактирования используемого для текущей установки типа системы. Как правило, применяется глобально определенный тип системы.
