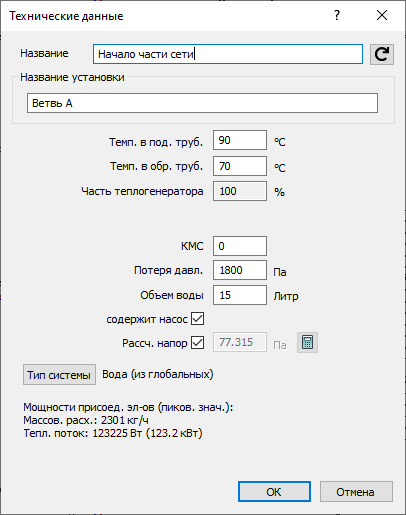

Подробнее о данных элемента «Начало части сети»

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Название установки

Для лучшего различения нескольких установок введите наименование. Это название появится в диалоге расчета при выборе установок. При многокотельных системах сведения автоматически переносятся на оставшиеся источники тепла или холода.

Температура в подающей, обратной магистрали

На тепло- или хладогенераторе установите температуры в подающем и обратном трубопроводе для всей трубопроводной сети. При многокотельных системах сведения автоматически переносятся на оставшиеся генераторы.

Доля генератора

При многокотельных системах введите долю массовых расходов, который отдельный генератор холода/тепла должен покрыть. Вначале предлагается значение 100 %. Сумма массовых расходов всех генераторов должна составлять 100 %, в противном случае появится предупреждение в отчете. Также возможны резервные генераторы с долей 100 %. Возможны и смешанные формы: несколько генераторов в сумме дают 100 %, и к ним добавляются несколько резервных генераторов со 100 %. Сумма массовых расходов всех генераторов должна составлять 100 % или кратное этому число, в противном случае появится предупреждение в отчете.

Значение КМС, Потеря давления

Введите либо постоянное значение КМС для тепло- или хладогенератора, либо постоянную, абсолютную потерю давления в Па.

Объем воды

Введите объем воды тепло- или хладогенератора. Это значение будет использоваться для расчета объема системы и подбора и расчета мембранного расширительного бака (МРБ). Если объем воды не указан, появится предупреждение при расчете. Это только в том случае, если на чертеже имеется МРБ.

Содержит насос

Активировано: при расчете будет смоделировано наличие насоса для части сети позади начала части сети. Мощность насоса будет определена во время расчета, но ее можно изменить вручную. Нажатием на будет возвращено рассчитанное значение мощности. Если установить дополнительный насос в часть сети позади начала части сети, то после расчета появится предупреждение об избыточных насосах в пути потока.

Деактивировано: при расчете наличие насоса для части сети позади начала части сети не будет смоделировано. При отсутствии насоса появится сообщение об ошибке при расчете, и он будет прерван. Вам потребуется установить насос в часть сети позади начала части сети.

Подключенное начало части сети

Если начало части сети связано с концом, то раздел Присоединения будет свернут. При этом появятся дополнительные кнопки. Нажатием на Отменить можно удалить связь и исходный вид диалога со всеми данными будет восстановлен. Нажатием на можно отобразить подключенный конец части сети в модели. Программа приблизит элемент и отметит его положение стрелкой. После нажатия на кнопку программа покажет как начало, так и конец части сети в связке и выделит связь прерывистой линией. Конец части сети также дополнительно будет показан стрелкой на этом виде.
