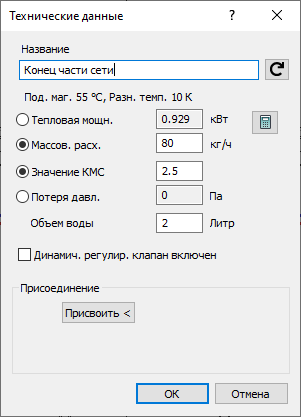

Подробнее о данных элемента «Конец части сети»

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Тепловая мощность и Массовый расход

Если конец части сети установлен в качестве потребителя, то вы можете ввести либо тепловую мощность, либо массовый расход. Второе значение автоматически будет рассчитано снова в зависимости от температуры в подающем и обратном трубопроводе. Выберите Тепловая мощность или Массовый расход и введите значение.

Если конец части сети связан со стартом, то эти поля будут серого цвета и недоступны для редактирования. Эти значения перенимаются с начала части сети.

Значение КМС и Потеря давления

Если конец части сети установлен в качестве потребителя, то вы можете ввести либо значение КМС, либо потерю давления. Выберите Значение КМС или Потерю давления и введите значение.

Если конец части сети связан со стартом, то эти поля будут серого цвета и недоступны для редактирования. Эти значения перенимаются с начала части сети.

Объем воды

Если конец части сети установлен в качестве потребителя, то вы можете дополнительно ввести объем воды элемента, который он обозначает.

Присоединение

С помощью кнопки Присвоить < вы можете соединить конец части сети с началом следующей части сети. Обратите внимание, что каждому концу части сети может соответствовать только одно начало.

Если конец части сети связан с началом, то раздел Присоединения будет свернут. При этом появятся дополнительные кнопки. Нажатием на Отменить можно удалить связь и исходный вид диалога со всеми данными будет восстановлен. Нажатием на можно отобразить подключенное начало части сети в модели. Программа приблизит элемент и отметит его положение стрелкой. После нажатия на кнопку программа покажет как начало, так и конец части сети в связке и выделит связь прерывистой линией. Начало части сети также дополнительно будет показано стрелкой на этом виде.

Соединение частей сети с помощью конца части сети обосновано, когда вы, например, хотите рассчитать вместе уже имеющуюся и новую трубопроводную сеть. Вы проектируйте сеть, начиная с начала части сети, и присваиваете концу части новой сети начало части сети. Или же вы можете сразу ввести значение имеющейся сети на конце части сети.
