Подробнее о данных элемента «Балансировочный вентиль»

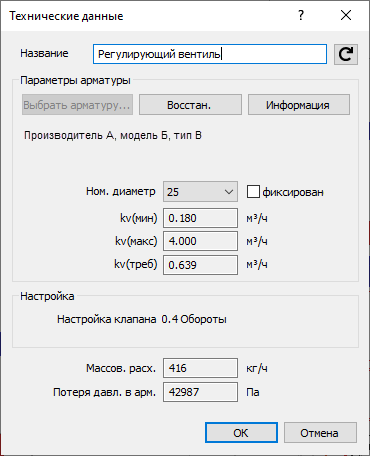

Информация о диалоге данных элемента «Балансировочный вентиль».
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Параметры арматуры
Выбрать арматуру...: нажатием на кнопку «Выбрать арматуру» может быть выбран балансировочный вентиль конкретного производителя. Чтобы закрепить его за выбранным элементом, нажмите на Применить. В диалоговом окне показывается выбранный вентиль с его специфическими данными. Предложение вентилей зависит от установленных наборов данных производителей.
Восстановить: возвращает нейтральную модель вместо присвоенной вручную арматуры.
Номинальный диаметр: в этом выпадающем списке вам будет представлен актуальный номинальный диаметр данной арматуры. Из этого списка можно выбрать размер, на котором клапан будет зафиксирован. Для расчета будет использоваться зафиксированный диаметр. Выбрав опцию «Свободно», вы предоставляете право подбора диаметров программе, которая выберет номинальные диаметры согласно результатам расчета.
Выбранный программой новый номинальный диаметр будет указан при последующем открытии диалога.
Остальные сведения
Показываются текущие значения kv(мин), kv(макс), kv(треб), настройки вентиля, массовый расход и потеря давления.
Балансировочный вентиль всегда состоит из двух элементов, которые после копирования должны быть снова привязаны друг к другу. Благодаря функции Соединить элементы < у вас есть возможность выбрать друг за другом скопированные элементы и снова соединить их.
