Подробнее о данных элементов «Насосы»

Насос добавляется в уже имеющуюся трубопроводную сеть. При добавлении она автоматически прервется и насос будет встроен в трубопровод. Установка насоса в трубопроводную сеть повышает давление в трубопроводной сети при расчете потери давления. Это повышение давления рассчитывается на основании указанного напора.

Добавленные в трубопроводную сеть отопления насосы поначалу нейтральны. Расход насоса определяется на основании массовых расходов потребителей.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

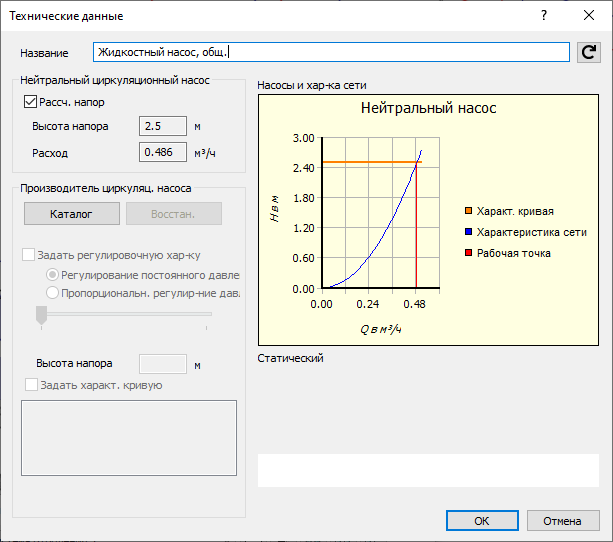

Нейтральный циркуляционный насос

В этой области диалогового окна вы можете указать специфические для элемента настройки нейтрального циркуляционного насоса. Высота напора будет рассчитана на основании потерь давления системы, либо вы можете указать ее вручную. При вводе высоты напора объемный расход системы остается неизменным и вентили будут настроены таким образом, чтобы создать большую потерю давления для достижения той же пропускной способности.

Рассчитать высоту напора: вы можете рассчитать необходимую высоту напора с помощью программы. Для подбора требуемого циркуляционного насоса будут использоваться значения объемного расхода и потери давления.

При наличии флажка на Рассчитать напор поля ввода для высоты напора и проточного расхода будут серого цвета, и в них уже будут указаны необходимые величины. Эти величины также будут отображены при выводе данных. Высота напора будет рассчитана из потерь давления в трубопроводной сети.

При отсутствии флажка на Рассчитать напор введите высоту напора насоса в метрах. Высота напора и расход (объемный расход жидкости) также будут указаны при выводе на печать.

Производитель циркуляционного насоса

В этой области можно выбрать и рассчитать насос определенного производителя.

Каталог: открывает диалоговое окно Выбор насоса. Здесь доступны модели разных производителей. Вы можете выбрать насос и присвоить его данные насосу в модели.

Как только насос производителя будет присвоен, рабочая точка, характеристика сети и характеристическая кривая насоса будут отображены на диаграмме. Если имеются несколько характеристических кривых, то вы можете обозначить одну из них.

Восстановить: после сброса настроек насоса он снова станет нейтральным. Он больше не будет относиться к какому-либо производителю. Высота напора будет рассчитана на основании потерь давления системы, либо вы можете указать ее вручную. При вводе высоты напора объемный расход системы остается неизменным и вентили будут настроены таким образом, чтобы создать большую потерю давления для достижения той же пропускной способности.

Задать регулировочную характеристику: при наличии у насоса регулировочной характеристики пользователь может самостоятельно устанавливать его настройки. После активирования функции Задать регулировочную характеристику пользователь может изменять ее с помощью регулятора. Для некоторых насосов доступно постоянное или пропорциональное регулирование давления. Параметры регулятора будут отражены в поле ввода «Высота напора». В поле Высота напора ее значение может быть указано вручную. Значение в поле ввода перенимается от регулятора.
