Подробнее о данных элементов «Гидравлические стрелки»

Вы находитесь здесь:

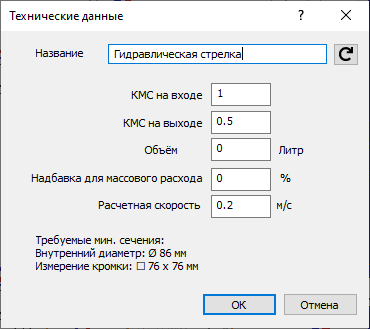

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Настройки

Гидравлическая стрелка служит для гидравлического разделения трубопроводной сети и, тем самым, для разделения путей потока. В первичном и вторичном контурах должно быть установлено по насосу. Среди данных о гидравлической стрелке рассчитывается необходимый минимальный диаметр по максимальной скорости, который затем будет указан в рассчитанных элементах. Надбавка для массового расхода может быть любой, но по умолчанию предлагается значение в 5 %, что окажет влияние на незначительное изменение температуры в замкнутом подающем и обратном трубопроводе первичного контура. Новые элементы Безнапорный коллектор и Буферный бак работают схожим образом.
