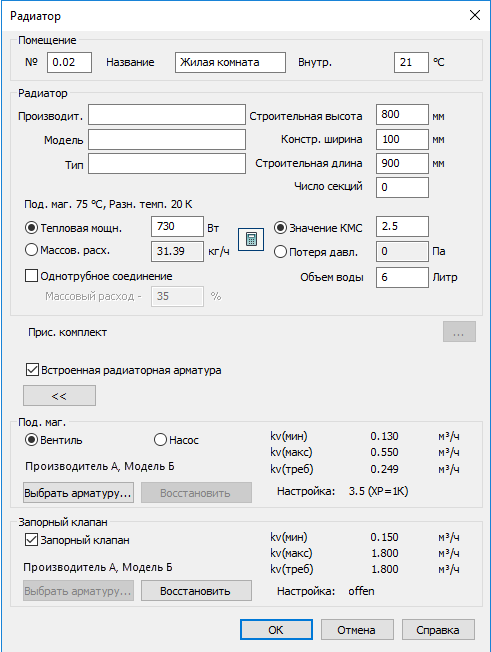

Подробнее о данных элементов «Отопительные приборы»

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Помещение

№: Введите номер текущего помещения. Данное поле является буквенноцифровым.

Название: наименование помещения.

Внутренняя температура: в это поле вы можете ввести желаемую внутреннюю температуру помещения. Это значение не будет учтено при расчете, оно служит лишь дополнением модели.

Отопительный прибор

Производитель, Модель, Тип: вы можете указать производителя, модель и тип прибора. Эти данные затем будут отображены в спецификации.

Строительные Высота, Длина, Ширина, Число секций: размеры прибора и обозначения производителя будут отображены в спецификации. Эти данные тоже не учитываются при расчете.

Тепловая мощность: введите в это поле мощность, которая должна быть учтена при расчете, и/или которая должна быть достигнута в рассчитанном виде.

Массовый расход: в качестве альтернативы можно указать массовый расход. Расчетная мощность будет автоматически посчитана на основании указанных в расчёте трубопроводной сети температур в подающем и обратном трубопроводе. Если приборы были добавлены из LINEAR Building, массовый расход уже будет указан.

Значение КМС, Потеря давления: под значением КМС понимается коэффициент потерь давления прибора. Вентили в это значение не входят. Вы также можете указать абсолютную потерю давления прибора. Выберите одну из этих двух строк.

Объем воды: объем воды необходим для расчета объема системы и для подбора и расчета мембранного расширительного бака (МРБ). Если объем воды не указан, появится предупреждение при расчете. Это только в том случае, если на чертеже имеется МРБ. Приборы, созданные в LINEAR Building, содержат в себе эту информацию.

Однотрубное соединение: вы можете использовать приборы вместе с однотрубными системами. В этом случае расчет происходит по-другому, необходимо указать долю массового расхода и выбрать однотрубные резьбовые соединения. Отопительные приборы в однотрубном соединении должны быть соответственным образом отмечены.

Присоединительный комплект

Встроенная арматура отопительного прибора: в случае, если термостатический вентиль и вентиль на обратную подводку были размещены как отдельные элементы, то здесь можно отключить встроенную арматуру. Это необходимо во избежание двух арматур для данного прибора при расчете.

При активировании данной опции не нужно добавлять арматуру. Она доступна нажатием на кнопку Арматура на вкладке Анализ.

Подающий трубопровод и Запорный клапан

Показан текущий вентиль. Рядом справа указаны значения kv (мин., макс. и требуемые) и настройки вентиля (после расчета). Эти значения также появятся при выводе данных.

Выбрать арматуру...: После первого расчета программа постарается вставить подходящий вентиль из глобального предварительного выбора арматур. Вы можете выбрать другой вентиль для каждого отдельного радиатора, если вентили из предварительного выбора не подходят. Если показанный вентиль происходит из глобального предварительного выбора арматуры, то кнопка Восстановить недоступна. Если показанный вентиль для данного прибора был выбран вручную, то кнопка Выбрать арматуру...: недоступна.

Восстановить: нажатием на эту кнопку вы можете ограничить выбор только до вентилей, имеющихся в глобальном предварительном выборе. После нажатия на эту кнопку отменяется сделанный ранее вручную выбор вентиля из Локального назначения.

Вентиль или Насос: если вы хотите использовать не термостатические вентили, а децентрализованную систему насосов, то отметьте Насос.

Запорный клапан: запорный клапан также можно отключить. Если раньше был выбран определенный запорный клапан, то теперь он станет недействителен. Если вы снова поставите флажок, будет использоваться старый запорный клапан, т. е. его данные не потеряются.
