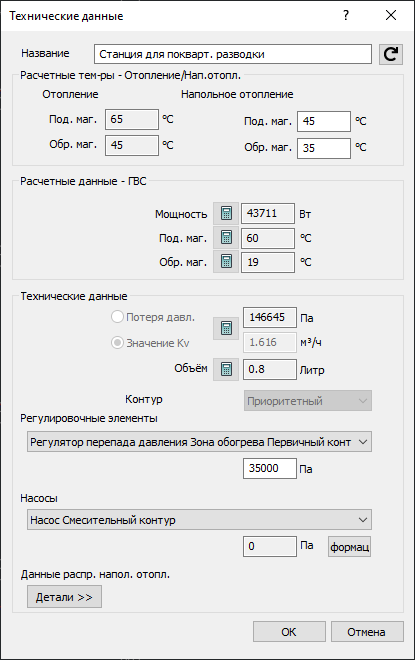

Подробнее о данных элементов «Станции подогрева питьевой воды и станции для поквартирной разводки»

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Расчетные температуры - Отопление/Напольное отопление

Эта область активирована только для станций поквартирной разводки. Здесь показаны температуры в подающей и обратной магистрали центрального теплогенератора в системе отопления и панельного отопления (при его наличии). Значения теплогенератора здесь только показаны и могут быть изменены в диалоге данных теплогенератора. Значения панельного отопления можно редактировать. Предлагаемые значения для панельного отопления зависят от продукта; для нейтральных станций они перенимаются из диалога Глобальные предустановки для станций для поквартирной разводки (Ассистенты ➤ Отопление / Тип чертежа ➤ Расчет ➤ Станция поквартирной разводки ➤ Глобальные предустановки). возвращает измененные значения нейтральных станций к значениям, заложенным в диалоге Глобальные предустановки для станций для поквартирной разводки.

Расчётные данные ГВС

Эти данные могут быть изменены только для независимых от производителя станций. Значения станций производителей зависят от продукта и не могут быть изменены. Мощность, температура в подающей и обратной магистрали нейтральных станций поначалу перенимаются из диалога Глобальные предустановки для станций для поквартирной разводки. Введите температуры подающего и обратного трубопроводов для подогрева воды. Температура в подающем трубопроводе не может быть выше чем температура в подающем трубопроводе на теплогенераторе. Температура в обратном трубопроводе на квартирной станции должна быть ниже, чем температура в обратном трубопроводе на генераторе, так как она дополнительно понижается за счет нагрева воды. возвращает измененные значения нейтральных станций к значениям, заложенным в диалоге Глобальные предустановки для станций для поквартирной разводки.

Технические данные

Большую часть этих данных можно изменять только для нейтральных станций. В зависимости от продукта можно изменять настройку регулировочного элемента в заложенном производителем диапазоне.

Потеря давления, Значение Kv

Для станций от производителей показана потеря давления в режиме эксплуатации. Для нейтральных станций эти значения можно редактировать индивидуально. возвращает измененные значения нейтральных станций к значению, заложенному в диалоге Глобальные предустановки для станций для поквартирной разводки.

Объем

Показывает объем воды этой станции. В случае нейтральных станций этот объем можно редактировать. Объем воды требуется для расчета объема системы и для подбора мембранного расширительного бака. Если объем воды не указан, то появляется предупреждение при расчете, если на чертеже имеется мембранный расширительный бак. возвращает измененные значения нейтральных станций к значению, заложенному в диалоге Глобальные предустановки для станций для поквартирной разводки.

Контур

Контур доступен только для станций поквартирной разводки и показывает, как подключен водонагрев: приоритетно или параллельно. В случае нейтральных станций можно глобально задать режим эксплуатации (Приоритетный или Параллельный в диалоге Станции поквартирной разводки и подготовки горячей воды. В случае станций от производителей режим эксплуатации зависит от конкретного продукта.

Регулировочные элементы

Здесь представлен список встроенных в станцию регулировочных элементов с их расположением и потерями давления.

Для регулирования нейтральных станций всегда используется регулятор перепада давления на первичном контуре, и его потерю давления можно отредактировать. возвращает измененные значения нейтральных станций к значению, заложенному в диалоге Глобальные предустановки для станций для поквартирной разводки. В случае станций от производителей потеря давления зависит от конкретного продукта.

Если станция от производителя не содержит регулировочного элемента, то эта область деактивирована и показано сообщение Нет регулировочного элемента. В таких случаях необходимо использовать отдельный элемент для регулирования. Введите потерю давления регулировочного элемента в диалоге элемента.

Настройка: после расчета показана настройка регулятора в случае станции от производителя.

Инфо: в случае станций от производителя открывает диалог Информация о встроенном (…), в котором можно получить заложенную в наборе данных информацию о встроенном регулировочном элементе.

Насосы

Показывает вид встроенного насоса и давление нагнетания. В случае нейтральных станций можно отредактировать давление нагнетания. Если станция не содержит насос, то эта область деактивирована и показана запись Не содержит насос.

: возвращает измененные значения нейтральных станций к значению, заложенному в диалоге Глобальные предустановки для станций для поквартирной разводки.

Инфо: в случае станций от производителей открывает диалог Каталог насосов, в котором можно получить заложенную в наборе данных информацию о встроенном насосе.

Данные коллектора напольного отопления

Эта область доступна только для станций поквартирной разводки. В случае внутренних коллекторов нажатием на кнопку Детали >> можно развернуть область с данными коллектора. Изменения данных коллектора напольного отопления в случае нейтральных станций можно совершать в диалоге расчета. В случае станций от производителей измененные данные также можно назначать через диалог Ассистент станций подготовки ГВ и станций для поквартирной разводки. В случае внешних коллекторов показывается только номер коллектора, и вы можете редактировать данные этого коллектора в диалоге Технические данные.

Детали >>, << Подробно: скрывает и раскрывает данные коллектора напольного отопления для станций поквартирной разводки со внутренними коллекторами.
