Подробнее о данных элементов «Коллекторы напольного отопления»

Коллектор напольного отопления в расчет трубопроводных сетей отопления рассматривается в качестве потребителя и конечного элемента. Если к этому коллектору подключены отопительные контуры в модели, то эти отдельные контуры больше не будут учитываться в расчет трубопроводных сетей отопления. Коллектор напольного отопления содержит все технические данные отопительных контуров, которые необходимы для расчета. Если вы создали Коллекторы напольного отопления с помощью LINEAR Building, то рассчитанные данные будут переняты из LINEAR Building и в этом диалоге не могут быть изменены. Если эти данные были изменены, то в LINEAR Building снова нажмите на Начертить. После этого вы можете обновить коллектор. Вам не нужно размещать его снова и данные будут обновлены.

Вы находитесь здесь:

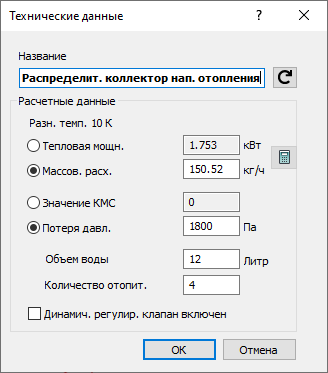

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Расчетные данные

Тепловая мощность, Массовый расход: вы можете указать либо тепловую мощность, либо массовый расход. Второе значение будет рассчитано автоматически.

Значение КМС, Потеря давления: вы можете указать либо значение КМС, либо потерю давления. Потеря давления переносится из LINEAR Building. Если имеется динамический регулятор расхода, то будут добавлены дополнительные потери давления из сети.

Объем воды: объем воды необходим для расчета объема системы и для подбора и расчета мембранного расширительного бака (МРБ). Если объем воды не указан, появится предупреждение при расчете. Это только в том случае, если на чертеже имеется МРБ.

Включить динамический регулятор расхода:

если коллектор был создан в LINEAR Building, он может уже иметь динамический регулятор расхода в зависимости от используемой системы напольного отопления. Тогда эта опция будет автоматически активирована. В этом случае вам не придется добавлять балансировочный вентиль перед коллектором, он будет автоматически сбалансирован в LINEAR Building. Дополнительные потери давления из сети будут добавлены к коллектору. Значения настроек можно взять из расчета в LINEAR Building.

Эти неначерченные регулировочные клапаны не будут приводиться в документе для печати «Регулировочные арматуры».
