Подробнее о данных элементов «Трехходовая арматура»

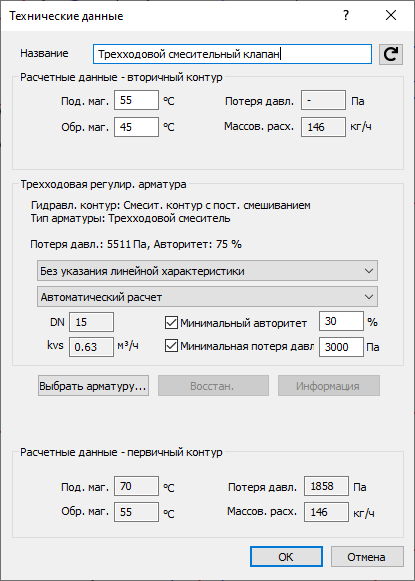

Информация о диалоге данных элементов «Трехходовая арматура».
Смесительный клапан устанавливается, чтобы регулировать температуру воды в подающем трубопроводе следующей части сети.
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Расчетные данные – вторичный контур
Подающая магистраль, Обратная магистраль, Потеря давления, Массовый расход: введите желаемые температуры в подающем и обратном трубопроводе смесительного клапана для вторичного контура. Затем отобразится основывающийся на этих температурах массовый расход.
Трехходовая регуоировочная арматура
Как только трубопроводная сеть будет рассчитана, здесь будут показаны модель, потеря давления и авторитет нейтральной или назначенной арматуры.
Указание линейной характеристики: указание линейной характеристики будет выведено в спецификацию.
Расчет: поначалу трехходовая арматура будет подбирается программой в процессе расчета. Вы можете целенаправленно выбрать kvs-значения стандартного ряда для нейтральной арматуры. Для арматур производителей предлагается ряд специфических Kvs-значений после расчета. Если вы выберете Пользовательская предустановка, то сможете ввести любые Kv-значения и размеры.
Выбрать арматуру...: нажатием на кнопку Выбрать арматуру... может быть выбрана трехходовая арматура конкретного производителя. Чтобы закрепить ее за выбранным элементом, нажмите на Применить. В диалоговом окне показывается выбранная трехходовая арматура с ее специфическими данными. Предложение арматуры зависит от установленных наборов данных производителей.
Размеры, Авторитет, kv-значение и Потеря давления: настройте авторитет клапана для смесительного клапана. Этим вы устанавливаете отношение между потерями давления смесителя и потерями давления в меняющейся по объему трубопроводной сети (первичного контура), включая этот смеситель. Соответствующее kv-значение появится после расчета.
Авторитет и kv-значение будут обновлены только после нового расчета трубопроводной сети.
Восстановить: возвращает нейтральную модель вместо присвоенной вручную арматуры.
Расчетные данные – первичный контур
Подающая магистраль, Обратная магистраль, Потеря давления, Массовый расход: здесь показываются температуры в подающем и обратном трубопроводе, потеря давления и массовый расход первичного контура. Температуры в подающем и обратном трубопроводе соответствуют данным на тепло-/хладогенераторе.
Температуры в подающем и обратном трубопроводе всегда соответствуют температурам в подающем и обратном трубопроводе на тепло-/хладогенераторе части сети. Изменения в диалоге Смесительный клапан автоматически присваиваются генератору!
Обратите внимание и на то, что температура в подающем трубопроводе вторичного контура должна быть такой же, как и температура в обратном трубопроводе первичного контура!
