Подробнее о данных элементов «Регуляторы перепада давления»

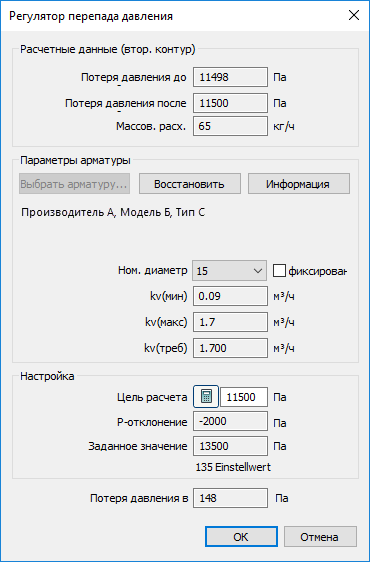

Информация о диалоге данных элементов «Регуляторы перепада давления».
Регулятор перепада давления устанавливается, чтобы удерживать постоянным перепад давлений в одном ответвлении в пределах диапазона пропорционального регулирования. Для этого задайте регулятору некоторые настройки в диалоге ниже, которые будут использованы при расчете.
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Расчетные данные Вторичный контур
В верхней части диалогового окна показывается максимальная потеря давления вторичного контура регулятора перепада давления.
Параметры арматуры
Выбрать арматуру...: нажатием на кнопку Выбрать арматуру можно выбрать регулятор перепада давления определенного производителя и назначить его определенному элементу. В диалоговом окне показан выбранный регулятор перепада давления с его специфическими данными. Предложение регуляторов перепада давления зависит от установленных наборов данных производителей.
Восстановить: возвращает нейтральную модель вместо присвоенной вручную арматуры.
Номинальный диаметр: в этом выпадающем списке вам будет представлен актуальный номинальный диаметр данной арматуры. После этого вы можете выбрать ее размер. Этот размер можно зафиксировать, поставив флажок в поле фиксировано. Для расчета будет использоваться зафиксированный диаметр. Выбрав опцию произвольно, можно предоставить право подбора диаметров программе, которая выберет номинальные диаметры на основании результатов расчета. Выбранный программой новый номинальный диаметр будет указан при последующем открытии диалога.
Остальные сведения: показываются текущие значения массового расхода, потери давления и настройки регулятора.
Настройки
Желаемое заданное значение должно быть больше или равно максимальной потери давления контура регулирования по отношению к номинальному или рассчитанному объемному расходу регулятора. Если это значение будет выше, чем максимальная потеря давления, трубопроводная сеть следующего контура должна будет уменьшить превышение давления на выбранных регулировочных клапанах, чтобы скорректировать потоки рассчитанного объемного расхода. Если заданное значение меньше, чем рассчитанная потеря давления самого неблагоприятного контура регулирования на вторичном контуре, то при расчете появится предупреждение об ошибке (в отчете). Кроме того, вы можете указать P-отклонение (на основании пропорциональной регулировочной характеристики регулятора потери давления) и kvs-значение открытого регулятора в нижней части диалога. Возьмите эти значения из документации выбранного производителя.
Потеря давления в арматуре
Показывает потерю давления в арматуре для текущей дисциплины.
Регулировочный клапан всегда состоит из двух элементов, которые после копирования должны быть снова привязаны друг к другу. Благодаря функции Соединить элементы < у вас есть возможность выбрать друг за другом скопированные элементы и снова соединить их.
