Подробнее о данных элементов «Датчики дифференциального давления»

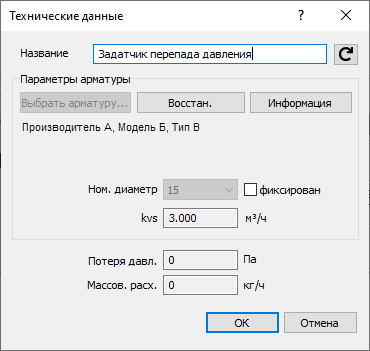

Как и для регулятора перепада давления, существует специальный диалог для датчика дифференциального давления. Здесь вы также можете открыть диалог выбора арматур со списком датчиков или перенять предварительный выбор.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Параметры арматуры

Выбрать арматуру...: нажатием на кнопку Выбрать арматуру можно выбрать датчик дифференциального давления конкретного производителя. Чтобы закрепить его за выбранным элементом, нажмите на Применить. Другие арматуры с интерфейсом VDI3805 могут быть добавлены в диалоге Выбрать серию арматур.

В диалоговом окне показан выбранный датчик дифференциального давления с его специфическими данными. Предложение датчиков дифференциального давления зависит от установленных наборов данных производителей.

Восстановить: возвращает нейтральную модель датчика вместо присвоенной вручную.

Информация: открывает диалог Информация по данной арматуре, в котором представлены дополнительные значения, заложенные в наборе данных.

Номинальный диаметр

В этом выпадающем списке вам будет представлен актуальный номинальный диаметр данной арматуры. Из этого списка можно выбрать размер, на котором клапан будет зафиксирован. Для расчета будет использоваться зафиксированный диаметр. Выбрав опцию «Свободно», вы предоставляете право подбора диаметров программе, которая выберет номинальные диаметры согласно результатам расчета.

Выбранный программой новый номинальный диаметр будет указан при последующем открытии диалога.

kvs

Показывает коэффициент расхода датчика дифференциального давления.

Остальные сведения

Показаны текущие значения массового расхода и потери давления.
