Подробнее о данных элементов «Расширительные баки»

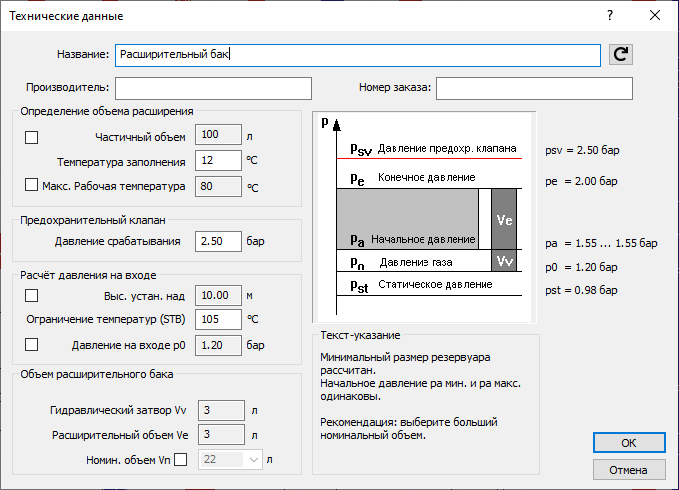

Информация о диалоге данных элементов «Расширительные баки».
В этом диалоге вы можете рассчитать мембранный расширительный бак для Вашей системы согласно EN 12828.
Вы находитесь здесь:
Название
Показывает название элемента. Оно может быть изменено. Нажатием на
возвращается стандартное название.
Производитель, Номер заказа
Эти поля доступны для редактирования. Данные будут отражены в спецификации.
Определение объема расширения
Чтобы определить объем расширения системы Ve при максимальной рабочей температуре, введите частичный объем, температуру заполнения и максимальную рабочую температуру системы. Расширение будет рассчитано согласно таблице сред и при этом будет учтена другая среда, если это не вода.
Частичный объем системы определяется из расчета трубопроводной сети и состоит из жидкостной составляющей рассчитанной сети: содержания среды в начерченных и редактируемых трубах, радиаторах, котлах, водонагревателях, общих потребителях и выходах ветви. Если в установке имеются несколько расширительных баков, и данный бак должен быть рассчитан только для части системы, или если фактический объем системы отличается от рассчитанного, то вы можете изменить это значение. Поставьте флажок, чтобы отредактировать это поле и введите желаемое значение. Если вы уберете флажок, то цифра в поле будет соответствовать рассчитанному значению.
Температура воды на момент заполнения системы предлагается равной 12 °C, но может быть изменена.
Значение максимальной рабочей температуры соответствует температуре на подающем трубопроводе теплогенератора системы. Если это значение должно быть изменено, поставьте флажок в данном поле. После снятия флажка цифра в поле будет соответствовать изначальному значению.
Предохранительный клапан
Давление срабатывания предохранительного клапана psv предлагается равным 2,5 бар. Введите давление срабатывания установленного предохранительного клапана. Из этого значения будет определено расчетное давление pe системы. Если psv меньше или равно 3,0 бар, то pe уменьшится на 0.5 бар. Если psv больше 3,0 бар, pe уменьшится на 10%.
Расчет давления на входе
Высота трубопроводной системы над расширительным баком определяется из модели. По ней рассчитывается статическое давление системы. Если это значение должно быть изменено, то поставьте флажок. Если вы уберете флажок, то цифра в поле будет соответствовать рассчитанному значению. В поле Ограничение температур (STB) введите температуру отключения предохранительного ограничителя температуры теплогенератора. По умолчанию предлагается значение в 105 °C для зоны действия DIN EN 12828. Из этих значений будет определено давление на входе p0, которое необходимо для установки расширительного бака.
Объем расширительного бака
Значения Гидравлического затвора Vv и расширительного объема Ve рассчитаны и не могут быть изменены. Гидравлический затвор составляет 0.5 % от объема системы, но минимум 3 литра.
На основе этих значений определяется номинальный объем Vn расширительного бака. Он означает минимальный размер бака, при котором начальные давления pa,мин и pa,макс равны. При заполнении системы должно быть настроено именно это начальное давление.
Как правило, рассчитанный номинальный объем не является стандартным. Поставьте флажок в это поле и выберите чуть больший стандартный размер расширительного бака. Между pa,мин и pa,макс появится разница. Между этими двумя значениями должно быть настроено начальное давление при заполнении системы. Как только при выбранном номинальном объеме разница между pa,мин и pa,макс станет больше или равна 0.2 бар, текст-указание сообщит, что выбранный номинальный объем достаточен.
