Подробнее о данных элементов «Запорная арматура»

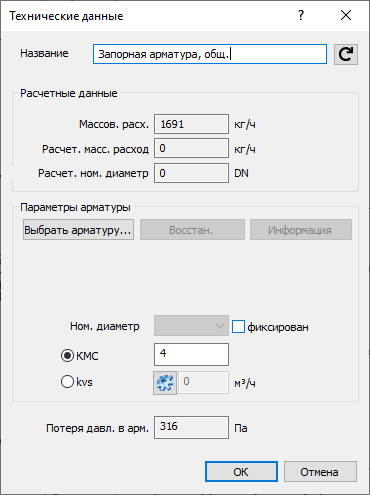

Информация о диалоге данных элементов «Запорная арматура».

Прим.:

Возможность выбора определенных компонентов и производителей есть не во всех версиях программы. Доступ к производителям и компонентам зависит от установленных и лицензированных баз данных продуктов.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Расчетные данные

Показывает рассчитанные значения для массового расхода, расчетного массового расхода и расчетного номинального диаметра.

Параметры арматуры

Выбрать арматуру...: открывает диалог Выбрать серию арматур для выбора запорной арматуры производителей. Предложение арматуры зависит от установленных наборов данных производителей. Другие арматуры с интерфейсом VDI3805 могут быть добавлены в предварительном выборе арматур.

Восстановить: возвращает нейтральную модель вместо присвоенной вручную арматуры.

Информация: открывает диалог Информация по данной арматуре, в котором представлены дополнительные значения, заложенные в наборе данных.

Номинальный диаметр

В этом выпадающем списке вам будет представлен актуальный номинальный диаметр данной арматуры. Из этого списка можно выбрать размер, на котором вентиль будет зафиксирован. Для расчета будет использоваться зафиксированный диаметр. Выбрав опцию произвольно в выпадающем списке, номинальный диаметр будет присвоен на основании результатов расчета. Присвоенный диаметр будет показан при последующем открытии диалога.

Фиксировано

Активировано: номинальный диаметр арматуры не будет изменен при расчете.

Деактивировано: номинальный диаметр арматуры, возможно, будет изменен при расчете.

КМС

позволяет задавать дополнительную потерю давления в виде значения КМС.

kvs

задает коэффициент расхода арматуры в открытом состоянии.

: открывает диалоговое окно «Коэффициент kv из-за потери давления», в котором можно рассчитать значение kv, указав потерю давления и объемный расход.

Потеря давления в арматуре

Показывает потерю давления в арматуре для текущей дисциплины.
