Подробнее о данных элементов «Шестиходовые вентили с регулировочной группой»

Шестиходовой вентиль устанавливается, чтобы подключить потребитель к четырехтрубной системе для отопления и охлаждения. Для его расчета требуется задать некоторые параметры арматуры в данном диалоге. Регулировочная группа необходима для не зависимой давления балансировки.

Ввиду различной геометрии и массовых расходов в обоих сетях некоторые опции в данном диалоге могут отличаться в зависимости от выбранной дисциплины (отопление/охлаждение).

Вы находитесь здесь:

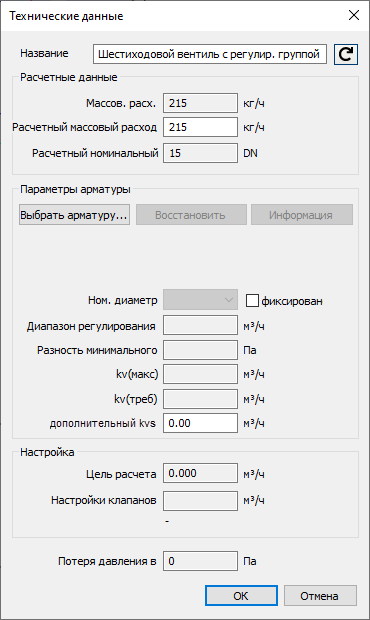

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Расчетные данные

Массовый расход: показывает массовый расход сети для текущей дисциплины.

Расчетный массовый расход: показывает массовый расход сети с более высоким массовым расходом. Как правило, такой массовый расход относится к системе охлаждения. Данное значение является решающим для определения размеров арматуры.

Расчетный номинальный диаметр: показывает номинальный диаметр арматуры системы с наибольшим массовым расходом, так как может случиться так, что номинальные диаметры арматур обеих систем отличаются друг от друга. Как правило, такая арматура находится в системе отопления.

Параметры арматуры

Позволяет осуществлять назначение определенной арматуры и конфигурацию соответствующих параметров для элемента. Если в Предварительном выборе арматуры отсутствует арматура, то поначалу будет использоваться нейтральный шестиходовой вентиль, который можно сконфигурировать в соответствии с потребностями сетей. После назначения в диалоге Выбрать серию арматур будут показаны технические данные и параметры назначенной арматуры.

Выбрать арматуру...: открывает диалог Выбрать серию арматур, в котором можно назначить элементу арматуру определенного производителя и арматуру VDI. Предложение арматуры зависит от установленных наборов данных производителей.

Восстановить: возвращает назначенные вручную или выбранные из Предварительного выбора арматуры к нейтральным моделям.

Информация: открывает диалог Информация по данной арматуре, в котором представлены дополнительные значения, заложенные в наборе данных.

Номинальный диаметр

Показывает текущий номинальный диаметр арматуры системы. В зависимости от модели в выпадающем списке может быть выбран и зафиксирован другой размер. Зафиксированный размер будет использоваться при расчете. Если вы выберете опцию произвольно в выпадающем списке, номинальный диаметр будет присвоен на основании результатов расчета. Присвоенный диаметр будет показан при последующем открытии диалога.

Фиксировано

Активировано: номинальный диаметр арматуры не будет изменен при расчете.

Деактивировано: номинальный диаметр арматуры будет изменен при расчете.

Диапазон регулирования

Показывает интервал, в котором арматура может регулировать расход.

Минимальный перепад давления

Эта разность давлений является рабочим давлением, которое требуется вентилю.

kv(макс)

Показывает расход самого большого значения Kv.

kv(треб)

Показывает целевой расход, полученный в результате балансировки сетей. Это значение помогает выбрать нужную арматуру.

дополнительное kvs

Позволяет задавать значение kvs для нейтральной арматуры, чтобы расчет был возможен. В случае арматуры VDI в поле «Значение kvs» будет показано значение из набора данных VDI.

Настройка

Цель расчета

Показывает расход, который должен быть достигнут при подборе вентиля.

Настройка клапана

Показывает значение, на которое требуется настроить регулировочную арматуру.

Потеря давления в арматуре

Показывает потерю давления в арматуре для текущей дисциплины.
