Подробнее о данных элементов «Шестиходовые вентили»

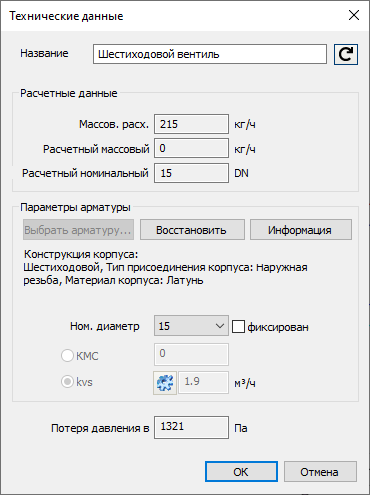

Информация о диалоге данных элементов «Шестиходовые вентили».

Шестиходовой вентиль устанавливается, чтобы подключить потребитель к четырехтрубной системе для отопления и охлаждения. Для его расчета требуется задать некоторые параметры арматуры в данном диалоге.

Ввиду различной геометрии и массовых расходов в обоих сетях некоторые опции в данном диалоге могут отличаться в зависимости от выбранной дисциплины (отопление/охлаждение).

Прим.:

Некоторые параметры данного диалога будут обновлены только после нового расчета трубопроводной сети.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Расчетные данные

Массовый расход: показывает массовый расход сети для текущей дисциплины.

Расчетный массовый расход: показывает массовый расход сети с более высоким массовым расходом. Как правило, такой массовый расход относится к системе охлаждения. Данное значение является решающим для определения размеров арматуры.

Расчетный номинальный диаметр: показывает номинальный диаметр арматуры системы с наибольшим массовым расходом, так как может случиться так, что номинальные диаметры арматур обеих систем отличаются друг от друга. Как правило, такая арматура находится в системе отопления.

Параметры арматуры

Позволяет осуществлять назначение определенной арматуры и конфигурацию соответствующих параметров для элемента. Если в Предварительном выборе арматуры отсутствует арматура, то поначалу будет использоваться нейтральный шестиходовой вентиль, который можно сконфигурировать в соответствии с потребностями сетей. После назначения в диалоге Выбрать серию арматур будут показаны технические данные и параметры назначенной арматуры.

Выбрать арматуру...: открывает диалог Выбрать серию арматур, в котором можно назначить элементу арматуру определенного производителя и арматуру VDI. Предложение арматуры зависит от установленных наборов данных производителей.

Восстановить: возвращает назначенные вручную или выбранные из Предварительного выбора арматуры к нейтральным моделям.

Информация: открывает диалог Информация по данной арматуре, в котором представлены дополнительные значения, заложенные в наборе данных.

Номинальный диаметр

Показывает текущий номинальный диаметр арматуры системы. В зависимости от модели в выпадающем списке может быть выбран и зафиксирован другой размер. Зафиксированный размер будет использоваться при расчете. Если вы выберете опцию произвольно в выпадающем списке, номинальный диаметр будет присвоен на основании результатов расчета. Присвоенный диаметр будет показан при последующем открытии диалога.

Фиксировано

Активировано: номинальный диаметр арматуры не будет изменен при расчете.

Деактивировано: номинальный диаметр арматуры будет изменен при расчете.

Дзета: позволяет задавать дополнительную потерю давления в виде значения КМС.

kvs: задает коэффициент расхода арматуры в открытом состоянии.

: открывает диалоговое окно Коэффициент kv из-за потери давления, в котором можно рассчитать значение kv, указав потерю давления и объемный расход.

Потеря давления в арматуре

Показывает потерю давления в арматуре для текущей дисциплины.
