Подробнее о данных элементов «Реле контроля потока газа»

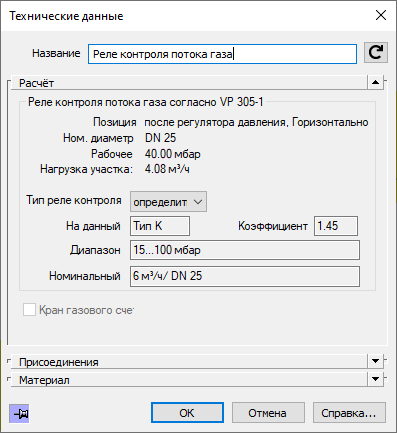

Программой рассчитываются и отображаются в диалоге следующие данные: положение установки, номинальный диаметр участка, рабочее давление, нагрузка участка.

Вы находитесь здесь:

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Расчет

Тип реле контроля потока газа: определите расчет типа программой (выбрать), либо самостоятельно выберите тип.

На данный момент: если тип определяется программой, то здесь показан рассчитанный тип.

Коэффициент включения, Диапазон давления, Номинальный объемный расход: для информативных целей показаны свойства выбранного в настоящий момент или рассчитанного программой реле потока газа.

Присоединения

Выберите тип соединения из выпадающего списка. При выборе Стандартный тип соединения устанавливается программой. Для элементов производителей тип соединения может быть выбран произвольно, если для этого заложены данные. В области Материал для некоторых элементов можно выбрать Каталог пользователя, тогда соединения станут доступны.
