Подробнее о данных элементов «Регуляторы давления»

При выборе расчета по TRGI участок между главным запорным блоком и прибором регулировки давления не учитываются, но рассчитываются в расчет трубопроводных сетей газоснабжения. Результаты для этого участка не релевантны для расчета по TRGI. Регулятор давления и главный запорный блок относятся к домовому соединительному трубопроводу и, поэтому, являются собственностью газоснабжающего предприятия. Давление на главном запорном блоке должно быть выше, чем сумма разности минимального давления на регулирующем приборе и давления на выходе регулятора.

Вы находитесь здесь:

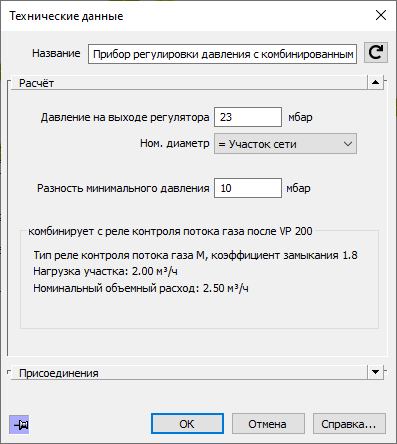

Вкладка Проект ➤ Дисциплина ➤ Вкладка Анализ ➤ Элементы ➤ Технические данные ➤ Элемент

Название

Показывает название элемента. Оно может быть изменено. Нажатием на возвращается стандартное название.

Расчет

Давление на выходе регулятора: указанное по умолчанию значение при необходимости можно изменить.

Номинальный диаметр

номинальный диаметр может быть определен на основании рассчитанного размера участка (Запись = Участок сети) или задан вручную (например, DN20).

Разность минимального давления: эта разница является рабочим давлением, которое требуется регулятору, чтобы достичь заданное значение. Предложенное значение разности минимального давления составляет 10 мбар. Если, к примеру, заданным значением давления на выходе является 23 мбар и разность минимального давления составляет 10 мбар, то требуемое давление на главном запорном блоке должно быть выше, чем 23 + 10 мбар = 33 мбар.

Присоединения

Выберите тип соединения из выпадающего списка. При выборе Стандартный тип соединения устанавливается программой.
