Подробнее о диалоге Расчета «Циркуляционная установка»
Информация о диалоговом окне Циркуляция.

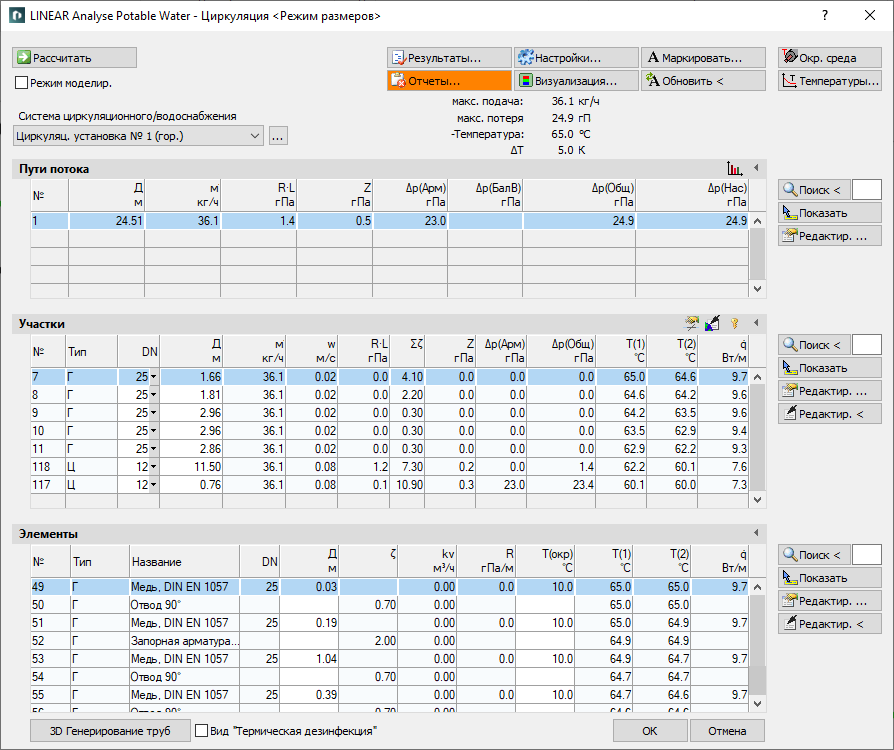

Диалог Расчета показывает обзор проанализированной циркуляционной установки и содержит все требуемые функции для расчета.
Вы находитесь здесь:
Функции для расчета
Функции в верхней части диалога Расчета относятся ко всей сети.
| Элемент | Значение |
|---|---|
 Рассчитать | Если вы совершили какие-либо изменения, запустите расчет трубопроводной сети, чтобы увидеть текущие результаты. |
| Режим моделирования | Активировано: переходит в режим моделирования и сразу запускает расчет. В режиме моделирования номинальные диаметры труб, настройки насоса и настройки вентилей являются постоянными для выбранной системы циркуляции. На основании этих данных анализируются устанавливаемые массовые расходы и температуры. Деактивировано: переходит в режим определения размеров. Номинальные диаметры труб, настройка насоса и настройки вентилей не являются постоянными. |
 Результат... | Показывает дополнительную информацию о трубопроводной сети, а также результаты расчета, выдаваемые на печать. |
 Отчет... | Показывает обзор предупреждений и ошибок, возникших при расчете. Узнать, идет ли речь о предупреждении или ошибке, можно по цвету кнопки: белый: ошибки или предупреждения отсутствуют. оранжевый: в отчете содержатся предупреждения. красный: присутствуют ошибки при расчете. Прим.: Всегда внимательно читайте отчет, чтобы иметь возможность исправить ошибки на чертеже и обеспечить правильный расчет сети. |
| Установки | В случае если в проекте содержатся несколько установок или частей сети, то вы можете выбрать, какая установка или какая часть сети должна быть показана в таблицах диалога расчета. В дисциплине Водоснабжение можно переключаться между установкой водоснабжения и циркуляционной установкой. |
| ... | С помощью данной кнопки открывается технические данные начального элемента. Здесь Вы также можете изменить название системы, которое отображается в раскрывающемся списке. |
 Настройки... | Открывает диалог Параметры циркуляции, в котором можно осуществлять настройки для температура горячей воды в обычном режиме и для термической дезинфекции, а также определять размеры и гидравлику циркуляционной установки. |
 Визуализация... | Эта функция показывает свойства и результаты расчета трубопроводной сети в цвете на модели. |
 Маркировать... | Запишите результаты расчета элементам и участкам сети. |
 Обновить < | Если элементы или участки уже подписаны, а результаты расчета изменились, то Вы можете обновить маркировку и заполнить ее актуальными данными. |
 Окружающая среда | Открывает диалоговое окно Задать параметры окружающей среды, в котором можно присвоить трубопроводам изоляцию и температуры окружающей среды. |
 Температуры | Показывает диаграмму с динамикой температур выбранного пути потока, который также может быть распечатан. |
| Скорректировать номинальные диаметры | Если рассчитанные номинальные диаметры отличаются от спроектированных, то можно перенести рассчитанные диаметры на модель. Редактирование номинальных диаметров может выполняться как для всей сети, так и для отдельных ее частей. |
| Вид «Термическая дезинфекция» | Активировано: температура горячей воды будет повышена до 75° C и трубопроводная сеть циркуляции будет рассчитана с этой температурой без изменения номинальных диаметров труб. Благодаря определению максимальной подачи и измененным давлениям, можно проконтролировать, является ли термическая дезинфекция возможной. Деактивировано: температура горячей воды будет восстановлена к значению для обычного режима. Температура горячей воды и максимальная разность температур для режима Термическая дезинфекция и для обычного режима могут быть изменены в Настройки.... |
Функции для таблиц
В разделах Пути потока, Участки и Элементы доступны похожие функции.
| Элемент | Описание |
|---|---|
 Увеличить список | Таблицы путей потока, участков и элементов могут быть увеличены до размеров целого диалогового окна. Отображение остальных таблиц будет скрыто. |
 Уменьшить список | Если таблица увеличена, то с помощью этой функции ее можно снова уменьшить. Остальные таблицы также будут отображаться. |
 Поиск < | Функция доступна в разделах Пути потока, Участки и Элементы. После нажатия на Поиск < выберите элемент в модели. Затем в соответствующей таблице будет показан путь потока, участок или элемент. Если Вы желаете осуществить поиск по номеру пути потока, номеру участка или номеру элемента, то введите его в текстовое поле и нажмите на Поиск <. Затем в соответствующей таблице будет показан путь потока, участок или элемент. |
 Показать | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Показать. Путь потока, участок или элемент будет показан на модели. |
 Редактировать... | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Изменить.... Будет открыто диалоговое окно для редактирования элемента или участка. |
 Редактировать на чертеже < | Функция доступна в разделах Участки и Элементы. После нажатия на Редактировать на чертеже < выберите элемент на модели. Будет открыто диалоговое окно для редактирования элемента или участка. |
Таблица пути потока
Таблица показывает расчетные данные всех путей потока, имеющихся в выбранной установке. Таким образом возможен обзор всех имеющихся в сети конечных элементов. При выборе пути потока будут показаны все относящиеся к нему участки в таблице Участки. Самый неблагоприятный путь потока будет отмечен цветом. Вы можете выбрать самый неблагоприятный путь потока нажатием на U.
Показать данные пути потока:
Открывает диалог Данные пути потока, в котором могут быть отображены и распечатаны различные диаграммы для циркуляционной установки.
-
Путь потока-массовый расход
-
Потеря давления регулирующих вентилей
-
Общая потеря давления пути потока
-
Значения Kv регулирующих вентилей
| Столбец | Описание |
|---|---|
| № | Номер пути потока. |
| Д | Длина пути потока. |
| м | Путь потока-массовый расход. |
| R*L | Потери давления из-за трения в трубе. |
| Z | Потеря давления из-за значений КМС. |
| dp(Арм) | Потеря давления устройств и арматуры. |
| dp(БалВ) | Потеря давления из-за балансировочных вентилей. |
| dp(Общ) | Общая потеря давления. |
| dp(Нас) | Прирост давления из-за насосов. |
Таблица Участки
Таблица показывает расчетные данные всех участков, имеющихся в выбранном пути потока. При выборе участка будут показаны все относящиеся к нему элементы в таблице Элементы.
Установить данные участков глобально
Открывает диалоговое окно Установить участки. В данном диалоговом окне вы можете одновременно присвоить нескольким участкам различные характеристики, а также сбросить их.
Участки отменить/фиксировать:
с помощью этой функции можно зафиксировать или открепить размеры всех участков. Если в столбце DN значения выделены жирным шрифтом, то диаметры этих участков не будут скорректированы при расчете. Это имеет смысл при расчете уже существующих систем. Если размеры отдельных участков уже установлены, то появляется диалоговое окно с запросом о назначении или отмене размеров.
| Столбец | Описание |
|---|---|
| № | Номер участка. |
| Тип | Тип трубопровода. PWC: Холодная вода (Potable Water Cold) PWH: Горячая вода (Potable Water Hot) PWH-C: Циркуляция (Potable Water Hot - Circulation) |
| DN | Номинальный диаметр труб на этом участке сети. Номинальный диаметр в таблице может быть изменен. Это значение будет зафиксировано и не изменено программой при расчете. Зафиксированные значения выделены жирным шрифтом. |
| Д | Длина участка. Длина может быть изменена в таблице. Новая длина разбивается в нарисованном соотношении на трубы, которые есть на участке. Все измененные длины в таблицах путей потока, участков и элементов отображаются жирным шрифтом. |
| м | Массовый расход. |
| w | Средняя скорость потока на данном участке. |
| R*L | Потеря давления на трение в трубах. |
| Сумма Дзета | Сумма значений КМС на данном участке. |
| Z | Потеря давления из-за значений КМС. |
| dp(Арм) | Потеря давления устройств и арматуры. |
| dp(Общ) | Общая потеря давления на этом участке. |
| T(1) | Температура на входе. |
| T(2) | Температура на выходе. |
| q | Удельная потеря тепла. |
Таблица Элементы
Таблица показывает расчетные данные всех элементов, имеющихся на выбранном участке.
| Столбец | Описание |
|---|---|
| № | Номер элемента. |
| Тип | Тип трубопровода. PWC: Холодная вода (Potable Water Cold) PWH: Горячая вода (Potable Water Hot) PWH-C: Циркуляция (Potable Water Hot - Circulation) |
| Название | Название элемента. |
| DN | Размерность. |
| Д | Для труб: Длина. Длина может быть изменена в таблице. Новая длина применяется для участков, в которых присутствует данная труба. Все измененные длины в таблицах участков и элементов отображаются жирным шрифтом. |
| Дзета | Значение КМС. |
| Kv | Расход. |
| R | Градиент давления на трение. |
| T(ос) | Температура окружающей среды. |
| T(1) | Температура на входе. |
| T(2) | Температура на выходе. |
| q | Удельная потеря тепла. |
