Подробнее о диалоговом окне «Расчет» в разделе Водоснабжение
Информация о диалоговом окне Водопроводная сеть.

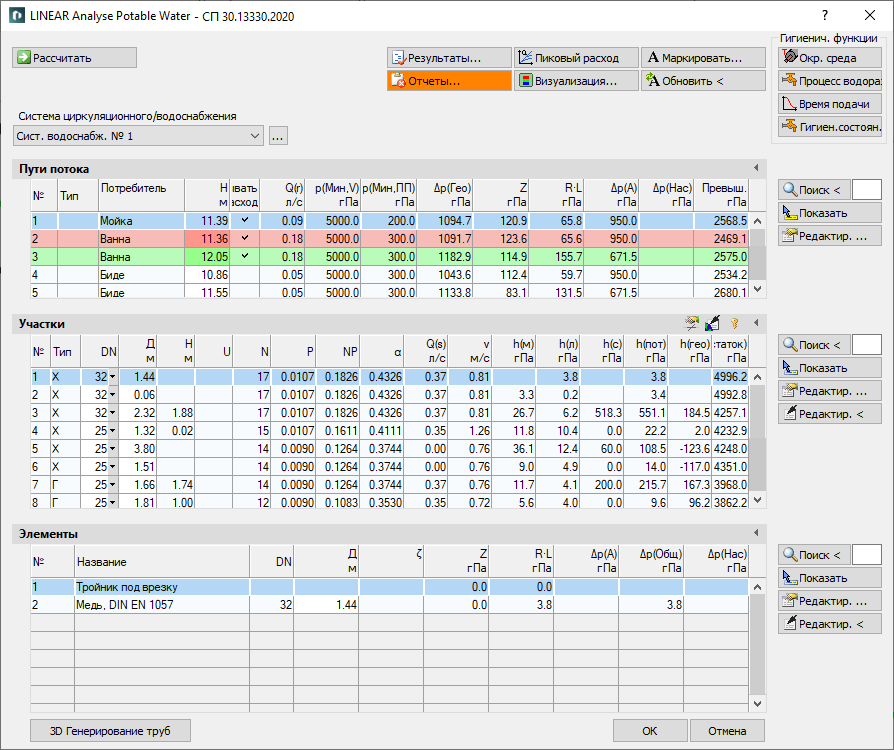

Диалог Расчета показывает обзор проанализированной трубопроводной сети и содержит все требуемые функции для расчета.
Вы находитесь здесь:
Функции для расчета
Функции в верхней части диалога Расчета относятся ко всей сети.
| Элемент | Значение |
|---|---|
 Рассчитать | Если вы совершили какие-либо изменения, запустите расчет трубопроводной сети, чтобы увидеть текущие результаты. |
 Результат... | Показывает дополнительную информацию о трубопроводной сети, а также результаты расчета, выдаваемые на печать. |
 Отчет... | Показывает обзор предупреждений и ошибок, возникших при расчете. Узнать, идет ли речь о предупреждении или ошибке, можно по цвету кнопки: белый: ошибки или предупреждения отсутствуют. оранжевый: в отчете содержатся предупреждения. красный: присутствуют ошибки при расчете. Прим.: Всегда внимательно читайте отчет, чтобы иметь возможность исправить ошибки на чертеже и обеспечить правильный расчет сети. |
| Установки | В случае если в проекте содержатся несколько установок или частей сети, то вы можете выбрать, какая установка или какая часть сети должна быть показана в таблицах диалога расчета. В дисциплине Водоснабжение можно переключаться между установкой водоснабжения и циркуляционной установкой. |
| ... | С помощью данной кнопки открывается технические данные начального элемента. Здесь Вы также можете изменить название системы, которое отображается в раскрывающемся списке. |
 Пиковый расход... | Открывает диалог Пиковый расход и одновременность, в котором показан детальный расчет пикового расхода для выбранного участка и подключенная водоразборная арматура. В этом диалоге можно отредактировать одновременности м тип здания для отдельных участков. |
 Визуализация... | Эта функция показывает свойства и результаты расчета трубопроводной сети в цвете на модели. |
 Маркировать... | Запишите результаты расчета элементам и участкам сети. |
 Обновить < | Если элементы или участки уже подписаны, а результаты расчета изменились, то Вы можете обновить маркировку и заполнить ее актуальными данными. |
 Окружающая среда | Посредством данной кнопки открывается диалоговое окно Моделирование, в котором Вы можете ввести некоторые базовые значения для расчета. |
 Процесс водозразбора | Процесс водоразбора на модели будет смоделирован после выбора потребителя холодной воды. |
 Время подачи | После выбора потребителя горячей воды открывается диалоговое окно Температурный ход по времени (горячая вода), в котором можно смоделировать динамику температур потребителя в момент процесса пуска. |
 Гигиеническое состояние | Открывает диалоговое окно Гигиеническое состояние, в котором можно непосредственно на модели визуализировать скорость смыва, форму потока и число Рейнольдса специальных смывных устройств или санитарно-технические приборов. |
| Скорректировать номинальные диаметры | Если рассчитанные номинальные диаметры отличаются от спроектированных, то можно перенести рассчитанные диаметры на модель. Редактирование номинальных диаметров может выполняться как для всей сети, так и для отдельных ее частей. |
Функции для таблиц
В разделах Пути потока, Участки и Элементы доступны похожие функции.
| Элемент | Описание |
|---|---|
 Увеличить список | Таблицы путей потока, участков и элементов могут быть увеличены до размеров целого диалогового окна. Отображение остальных таблиц будет скрыто. |
 Уменьшить список | Если таблица увеличена, то с помощью этой функции ее можно снова уменьшить. Остальные таблицы также будут отображаться. |
 Поиск < | Функция доступна в разделах Пути потока, Участки и Элементы. После нажатия на Поиск < выберите элемент в модели. Затем в соответствующей таблице будет показан путь потока, участок или элемент. Если Вы желаете осуществить поиск по номеру пути потока, номеру участка или номеру элемента, то введите его в текстовое поле и нажмите на Поиск <. Затем в соответствующей таблице будет показан путь потока, участок или элемент. |
 Показать | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Показать. Путь потока, участок или элемент будет показан на модели. |
 Редактировать... | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Изменить.... Будет открыто диалоговое окно для редактирования элемента или участка. |
 Редактировать на чертеже < | Функция доступна в разделах Участки и Элементы. После нажатия на Редактировать на чертеже < выберите элемент на модели. Будет открыто диалоговое окно для редактирования элемента или участка. |
Таблица пути потока
Таблица показывает расчетные данные всех путей потока, имеющихся в выбранной установке. Таким образом возможен обзор всех имеющихся в сети конечных элементов. При выборе пути потока будут показаны все относящиеся к нему участки в таблице Участки. Самый неблагоприятный путь потока будет отмечен цветом. Вы можете выбрать самый неблагоприятный путь потока нажатием на U.
| Столбец | Описание |
|---|---|
| № | Номер пути потока. |
| Тип | Тип трубопровода. PWC: Холодная вода (Potable Water Cold) PWH: Горячая вода (Potable Water Hot) PWH-C: Циркуляция (Potable Water Hot - Circulation) |
| Потребитель | Наименование потребителя. |
| H | Высота пути потока. |
| Учитывать пиковый расход | Показывает учет пикового расхода потребителя. Параметр для пикового расхода может быть изменен в технических данных потребителя. |
| Q(r) | Расчетный расход ХВ или ГВ. |
| p(мин, с.н.) | Минимальное давление подачи в начале сети. |
| p(мин, п. п.) | Минимальное давление потока. |
| dp(Гео) | Потеря давления из-за геодезической высоты. |
| Z | Потеря давления из-за значений КМС. |
| R*L | Потеря давления на трение в трубах. |
| dp(У) | Потеря давления через устройства (к примеру, фильтр, счетчик) и арматуру. |
| dp(Нас) | Прирост давления из-за насосов. |
| Превышение | Превышение минимального давления потока на водоразборной арматуре. |
Таблица Участки
Таблица показывает расчетные данные всех участков, имеющихся в выбранном пути потока. При выборе участка будут показаны все относящиеся к нему элементы в таблице Элементы.
Установить данные участков глобально
Открывает диалоговое окно Установить участки. В данном диалоговом окне вы можете одновременно присвоить нескольким участкам различные характеристики, а также сбросить их.
Участки отменить/фиксировать:
с помощью этой функции можно зафиксировать или открепить размеры всех участков. Если в столбце DN значения выделены жирным шрифтом, то диаметры этих участков не будут скорректированы при расчете. Это имеет смысл при расчете уже существующих систем. Если размеры отдельных участков уже установлены, то появляется диалоговое окно с запросом о назначении или отмене размеров.
| Столбец | Описание |
|---|---|
| № | Номер участка |
| Тип | Тип трубопровода PWC: Холодная вода (Potable Water Cold) PWH: Горячая вода (Potable Water Hot) PWH-C: Циркуляция (Potable Water Hot - Circulation) |
| DN | Номинальный диаметр труб на этом участке сети. Номинальный диаметр в таблице может быть изменен. Это значение будет зафиксировано и не изменено программой при расчете. Зафиксированные значения выделены жирным шрифтом. Размеры, представленные со звездочкой в выпадающем списке, деактивированы в таблицах труб. Если деактивированные размеры должны использоваться в каких-либо особых случаях, то они могут быть выбраны. |
| Д | Длина участка. Длина может быть изменена в таблице. Новая длина разбивается в нарисованном соотношении на трубы, которые есть на участке. Все измененные длины в таблицах путей потока, участков и элементов отображаются жирным шрифтом. |
| H | Высота участка |
U | Количество человек (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| N | Количество санитарно-технических приборов (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| P | Вероятность использования (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| NP | Произведение количества сантехприборов и вероятности использования (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| α | Коэффициент одновременности санитарно-технических приборов (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| Сумма Q(r) | Сумма расчетных расходов |
| Q(s) | Пиковый расход и постоянный расход. Всплывающее описание показывает определение пикового расхода по единице пользования, по кривой или по сравнению единицы пользования и кривой. |
| w | Средняя скорость потока на данном участке |
| Сумма Дзета | Сумма значений КМС на данном участке |
| Z | Потеря давления из-за значений КМС |
| R | Значение сопротивления трубопроводов |
| R*L | Потеря давления на трение в трубах. |
| dp(У) | Потеря давления через устройства (к примеру, фильтр, счетчик) и арматуру |
| dp(Общ) | Общая потеря давления на этом участке |
| dp(Гео) | Потеря давления из-за геодезической высоты |
| dp(Стат) | Статический перепад давления. |
| dp(Ост) | Остаточное давление на конце участка |
Таблица Элементы
Таблица показывает расчетные данные всех элементов, имеющихся на выбранном участке.
| Столбец | Описание |
|---|---|
| № | Номер элемента. |
| Название | Название элемента. |
| DN | Размерность. |
| Д | Для труб: Длина. Длина может быть изменена в таблице. Новая длина применяется для участков, в которых присутствует данная труба. Все измененные длины в таблицах участков и элементов отображаются жирным шрифтом. |
| Дзета | Значение КМС. |
| Z | Потеря давления из-за значений КМС. |
| R*L | Потеря давления на трение в трубах. |
| dp(У) | Потеря давления через устройства (к примеру, фильтр, счетчик) и арматуру. |
| dp(Общ) | Общая потеря давления. |
| dp(Нас) | Прирост давления из-за насоса. |
