Подробнее о «Термостатические вентили» в граничных условиях

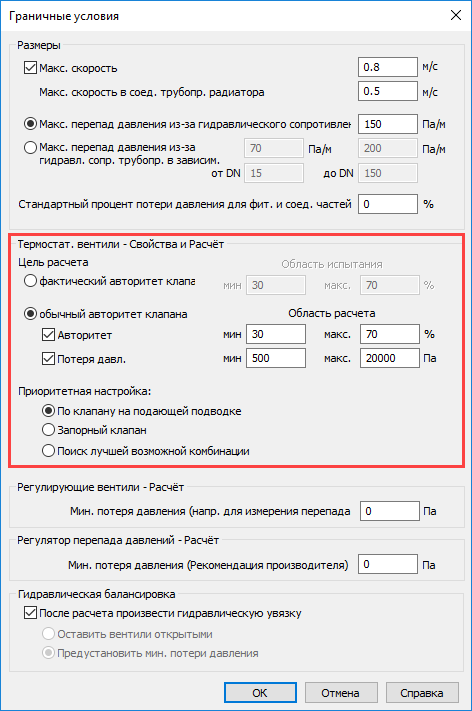

Информация о разделе Термостатические вентили – Свойства и Расчет в диалоге Граничные условия в расчетах трубопроводных сетей Отопление и Охлаждение.
Вы находитесь здесь:
или:
Действительно для: Отопление, Охлаждение.
Цель расчета
Авторитет клапана описывает взаимосвязь между потерей давления конуса клапана и общей потерей давления пути потока или регулируемого участка.
Путем указания авторитета клапана для термостатических клапанов можно обозначить область испытания (Фактический авторитет клапана) или диапазон, в котором должен работать соответствующий клапан (область расчета, при настройке Обычный авторитет клапана).
Наиболее подходящий термостатический клапан выбирается из предварительного выбора арматуры. Если выбран только один термостатический клапан, для подбора отсутствует возможность варьирования и авторитет не может быть изменен. Если установочное положение клапана не позволяет работать в заданном интервале, в диалоговом окне Результат соответствующая настройка будет отмечена восклицательным знаком (!).
Для увеличения авторитета клапана существуют следующие возможности:
-
Выбор меньшего значения xp для существующего клапана
-
Выбор клапана с другим способом монтажа
-
Уменьшение потерь давления пути потока (скорость и значение R)
Фактический авторитет клапана
Активировано: потери давления от предварительной настройки клапана (входной дроссель) не добавляются к авторитету клапана, добавляется только потеря давления на самом конусе клапана, то есть фактически регулирующей части. Потери давления входного дросселя записываются подключенной сети (регулируемому участку выше по потоку).
Обычный авторитет клапана
Активировано: для определения авторитета клапана учитывается общая потеря давления клапана, включая входной дроссель. Авторитет может быть указан как в процентах, так и в качестве абсолютных потерь давления в Па. При одновременной активации авторитета и потери давления, в качестве граничного значения будет использоваться более высокое значение.
Обычный подход к рассмотрению авторитета клапана, на сегодняшний день, некорректен и является даже контрпродуктивным. Искусственное увеличение потерь давления на пути потока путем настройки минимальной потери давления по термостатическому клапану с помощью входного дросселя не увеличивает регулируемую часть, а только увеличивает дополнительное постоянное сопротивление, которое должно быть добавлено пути потока. Но поскольку авторитет клапана определяется как отношение перепада давлений на поперечном регулируемом сечении открытого термостатического клапана при номинальном расходе и максимальном общем перепаде давления части сети с варьируемым объемным расходом (труба, сопротивления, дроссели: к примеру, запорный клапан или внутренний дроссель для клапанов с предварительной настройкой), то эта мера в конечном итоге уменьшает авторитет клапана, вместо того, чтобы увеличивать ее. Информация об авторитете клапана на немецком языке содержится на сайте http://www.hydraulischer-abgleich.de.
Приоритетная настройка
При использовании отопительных приборов можно выбрать, какие типы клапанов должны использоваться программой в качестве приоритетных. Может быть выполнена приоритетная настройка термостатического клапана, запорного клапана или наилучшая возможная комбинация обоих типов клапанов.
