Подробнее о «Размеры» в граничных условиях

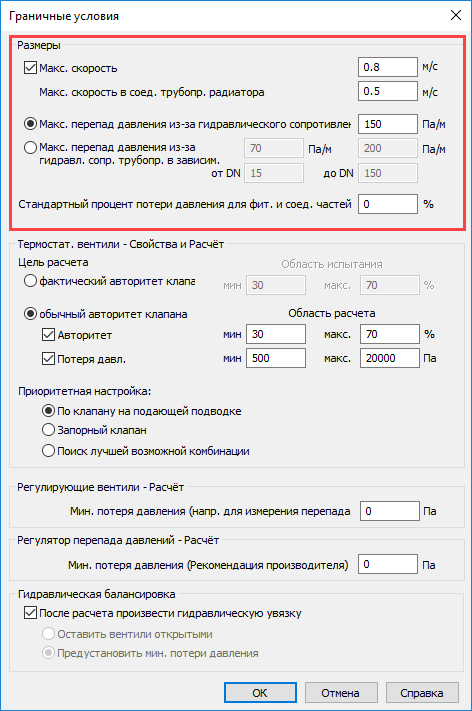

Информация о разделе Размеры в диалоговом окне Граничные условия при расчете трубопроводной сети отопления.
Вы находитесь здесь:
или:
Действительно для: Отопление, Охлаждение.
Выберите параметры для определения размеров: максимальная скорость, максимальный перепад давления из-за гидравлического сопротивления или максимальный перепад давления из-за гидравлического сопротивления в зависимости от номинального диаметра трубы. Максимальная скорость и максимальный перепад давления из-за гидравлического сопротивления могут применяться одновременно.
В случае, если определение размеров должно осуществляться по максимальной скорости и по максимальному перепаду давления на трение, а также если на участке сети одно из обоих граничных значений было превышено, то программа выберет следующий по размеру диаметр.
Если участку сети были назначены другие граничные значения для максимальной скорости и максимального перепада давления на трение с помощью функции Редактировать участок или Установить участок, то эти индивидуальные граничные значения имеют приоритет перед настройками в диалоговом окне Граничные условия.
Максимальная скорость
Активировано: при определении размеров будут использованы граничные значения, указанные в полях Максимальная скорость и Максимальная скорость в подводках к отопительному прибору. Граничное значение в поле Максимальная скорость действительно для всех участков, кроме присоединительных трубопроводов отопительных приборов. Если граничное значение максимальной скорости на участке сети превышено, программа выберет следующий по размеру диаметр.
Деактивировано: определение размеров происходит только по потерям давления на трение в трубах.
Максимальная скорость в подводках к отопительному прибору
Для максимальной скорости в присоединительных трубопроводах отопительного прибора может быть указано отдельное граничное значение. Оно будет применено при наличии флажка в поле Максимальная скорость. При превышении граничного значения максимальной скорости в соединительном трубопроводе радиатора программа выберет следующий по размеру диаметр.
Максимальный перепад давления из-за гидравлического сопротивления
Активировано: при определении размеров будет учтено указанное граничное значение для максимального перепада давления на трение в трубах.
Максимальный перепад давления из-за гидравлического сопротивления в зависимости от номинальных диаметров
Активировано: в полях от DN и до DN укажите диапазон номинальных диаметров, для которых должны быть действительны соответствующие граничные значения для максимального перепада давления на трение в трубах.
Стандартный процент потери давления для фитингов и соединительных частей
Активировано: для расчета потерь давления для фитингов и соединительных частей будет применяться указанная в процентах доля потери давления труб.
Деактивировано: для расчета потерь давления для фитингов и соединительных частей будут применяться значения КМС спроектированных фитингов и соединительных частей на модели.
