Подробнее о диалоговом окне «Расчет» для Отопления и Охлаждения
Информация о диалогах Расчет системы отопления и Расчет системы охлаждения.

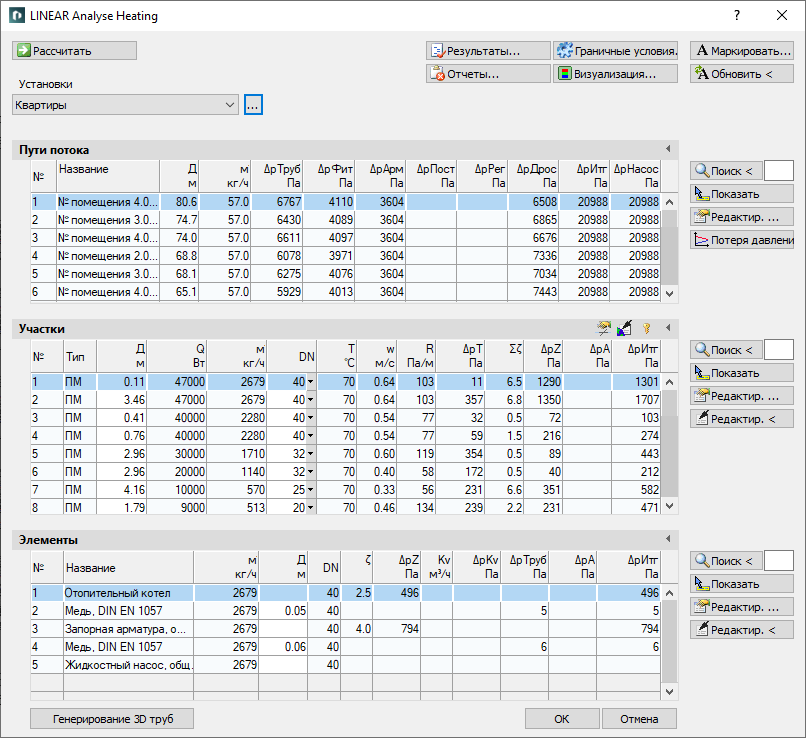

Диалог расчета показывает обзор проанализированной трубопроводной сети и содержит все требуемые функции для расчета.
Вы находитесь здесь:
Действительно для: Отопление, Охлаждение.
Функции для расчета
Функции в верхней части диалога Расчета относятся ко всей сети.
| Элемент | Значение |
|---|---|
 Рассчитать | Если вы совершили какие-либо изменения, запустите расчет трубопроводной сети, чтобы увидеть текущие результаты. |
| Установки | В случае если в проекте содержатся несколько установок или частей сети, то вы можете выбрать, какая установка или какая часть сети должна быть показана в таблицах диалога расчета. |
| ... | С помощью данной кнопки открывается технические данные начального элемента. Здесь вы также можете изменить название системы, которое отображается в раскрывающемся списке. |
 Результат... | Показывает дополнительную информацию о трубопроводной сети, а также результаты расчета, выдаваемые на печать. |
 Отчет... | Показывает обзор предупреждений и ошибок, возникших при расчете. Узнать, идет ли речь о предупреждении или ошибке, можно по цвету кнопки: белый: ошибки или предупреждения отсутствуют. оранжевый: в отчете содержатся предупреждения. красный: присутствуют ошибки при расчете. Прим.: Всегда внимательно читайте отчет, чтобы иметь возможность исправить ошибки на чертеже и обеспечить правильный расчет сети. |
 Граничные условия... | Открывает диалоговое окно Граничные условия, в котором можно изменить основные параметры для расчета, такие как, к примеру, заданные значения для гидравлической балансировки, граничные значения для максимальных скоростей и максимального градиента давления на трение, а также настройки для расчета термостатических вентилей, регулирующих вентилей и регуляторов перепада давлений. |
 Визуализация... | Эта функция показывает свойства и результаты расчета трубопроводной сети в цвете на модели. |
 Маркировать... | Запишите результаты расчета элементам и участкам сети. |
 Обновить < | Если элементы или участки уже подписаны, а результаты расчета изменились, то вы можете обновить маркировку и заполнить ее актуальными данными. |
| Скорректировать номинальные диаметры | Если рассчитанные номинальные диаметры отличаются от спроектированных, то можно перенести рассчитанные диаметры на модель. Редактирование номинальных диаметров может выполняться как для всей сети, так и для отдельных ее частей. |
Функции для таблиц
В разделах Пути потока, Участки и Элементы доступны похожие функции.
| Элемент | Описание |
|---|---|
 Увеличить список | Таблицы путей потока, участков и элементов могут быть увеличены до размеров целого диалогового окна. Отображение остальных таблиц будет скрыто. |
 Уменьшить список | Если таблица увеличена, то с помощью этой функции ее можно снова уменьшить. Остальные таблицы также будут отображаться. |
 Поиск < | Функция доступна в разделах Пути потока, Участки и Элементы. После нажатия на Поиск < выберите элемент в модели. Затем в соответствующей таблице будет показан путь потока, участок или элемент. Если Вы желаете осуществить поиск по номеру пути потока, номеру участка или номеру элемента, то введите его в текстовое поле и нажмите на Поиск <. Затем в соответствующей таблице будет показан путь потока, участок или элемент. |
 Показать | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Показать. Путь потока, участок или элемент будет показан на модели. |
 Редактировать... | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Изменить.... Будет открыто диалоговое окно для редактирования элемента или участка. |
 Редактировать на чертеже < | Функция доступна в разделах Участки и Элементы. После нажатия на Редактировать на чертеже < выберите элемент на модели. Будет открыто диалоговое окно для редактирования элемента или участка. |
Таблица пути потока
Таблица показывает расчетные данные всех путей потока, имеющихся в выбранной установке. Таким образом возможен обзор всех имеющихся в сети конечных элементов. При выборе пути потока будут показаны все относящиеся к нему участки в таблице Участки. Самый неэффективный путь потока будет отмечен цветом. Вы можете выбрать самый неэффективный путь потока нажатием на U.
Взять данные о мощности из параметров семейства
При использовании семейств отопительных приборов, не принадлежащих LINEAR, но имеющих собственные параметры мощности и массового расхода, их данные могут быть учтены при расчете. После клика на можно передать данные о мощности или о массовом расходе подходящим параметрам LINEAR.
Потеря давления
Открывает диалог Данные пути потока, в котором графически показаны потери давления в ходе пути потока.
| Столбец | Описание |
|---|---|
| № | Номер пути потока. |
| Название | Название потребителя холода или тепла. |
| Д | Длина пути потока. Изменения в таблицах путей потока и элементов станут действительны только после повторного расчета. |
| м | Массовый расход потребителя холода или тепла. Во всплывающем описании содержится номер элемента и мощность потребителя. |
| dpТруб | Потеря давления на трение в трубах. |
| dpФит | Потеря давления через фитинги (отводы, тройники, муфты, переходники, распределители). |
| dpАрм | Потеря давления на арматуре из-за коэффициента Kv (например, постоянные резисторы и запорная арматура). |
| dpПост | Постоянные потери давления из-за указанных значений (например, для радиаторов, теплообменников) |
| dpРег | Потеря давления через 3-ходовую регулировочную арматуру. |
| dpДрос | Потеря давления через дроссельную арматуру (дроссельные клапаны, термостатические клапаны, балансировочные клапаны). |
| dpИтг | Потеря давления всего пути потока. |
| dpНасос | Общая потеря давления на пути потока, преодолеваемая насосами. Во всплывающем описании показано количество насосов. |
Таблица Участки
Таблица показывает расчетные данные всех участков, имеющихся в выбранном пути потока. При выборе участка будут показаны все относящиеся к нему элементы в таблице Элементы.
Установить данные участков глобально
Открывает диалоговое окно Установить участки. В данном диалоговом окне вы можете одновременно присвоить нескольким участкам различные характеристики, а также сбросить их.
Участки отменить/фиксировать:
с помощью этой функции можно зафиксировать или открепить размеры всех участков. Если в столбце DN значения выделены жирным шрифтом, то диаметры этих участков не будут скорректированы при расчете. Это имеет смысл при расчете уже существующих систем. Если размеры отдельных участков уже установлены, то появляется диалоговое окно с запросом о назначении или отмене размеров.
Встроенные детали или фитинги можно классифицировать как разделители участков
С помощью этой функции вы можете классифицировать фитинги или встраиваемые детали в трубопроводной сети как разделители участков, например, чтобы назначить одному участку различные материалы труб или создать четкие условия для автоматического назначения материала.
| Столбец | Описание |
|---|---|
| № | Номер участка. |
| Тип | Под. маг.: Подающий трубопровод Обр. маг.: Обратный трубопровод ПМОт/Ох: подающий трубопровод отопление/охлаждение ОМОт/Ох: обратный трубопровод отопление/охлаждение |
| Д | Длина участка. Длина может быть изменена в таблице. Новая длина разбивается в нарисованном соотношении на трубы, которые есть на участке. Все измененные длины в таблицах путей потока, участков и элементов отображаются жирным шрифтом. |
| Q | Тепловой поток на этом участке. Во всплывающем описании показаны одновременность и рассчитанный на ее основе тепловой поток. |
| м | Массовый расход через этот участок. Во всплывающем описании показаны одновременность и рассчитанный на ее основе тепловой массовый расход. |
| DN | Номинальный диаметр труб на этом участке сети. Номинальный диаметр в таблице может быть изменен. Это значение будет зафиксировано и не изменено программой при расчете. Зафиксированные значения выделены жирным шрифтом. |
| T | Расчетная рабочая температура. Во всплывающем описании показаны рабочая температура, температура окружающей среды и удельная потеря тепла. |
| w | Средняя скорость потока на данном участке. |
| R | Значение R трубопроводов. |
| dpТ | Потеря давления на трение в трубах. |
| Сумма Дзета | Сумма значений КМС на данном участке. |
| dpZ | Потеря давления из-за значений КМС. |
| dpA | Потери давления регулировочных устройств, клапанов и арматуры. |
| dpИтг | Общая потеря давления на этом участке. |
Таблица Элементы
Таблица показывает расчетные данные всех элементов, имеющихся на выбранном участке.
| Столбец | Описание |
|---|---|
| № | Номер элемента. |
| Название | Название элемента. |
| м | Массовый расход на данном элементе. |
| Д | Для труб: Длина. Длина может быть изменена в таблице. Новая длина применяется для участков, в которых присутствует данная труба. Все измененные длины в таблицах участков и элементов отображаются жирным шрифтом. |
| DN | Размерность. ПЕР: Размер варьируется |
| Дзета | Значение КМС элемента. |
| dpZ | Потеря давления на данном элементе. |
| Kv | Коэффициент расхода. |
| dpKv | Потеря давления из-за значения Kv. |
| dpТруб | Потеря давления в данной трубе. |
| dpA | Потеря давления через аппараты, устройства. |
| dpИтг | Общая потеря давления на этом элементе. |
