Подробнее о диалоговом окне «Расчет» в дисциплине Газ
Информация о диалоговом окне Газопроводная сеть.

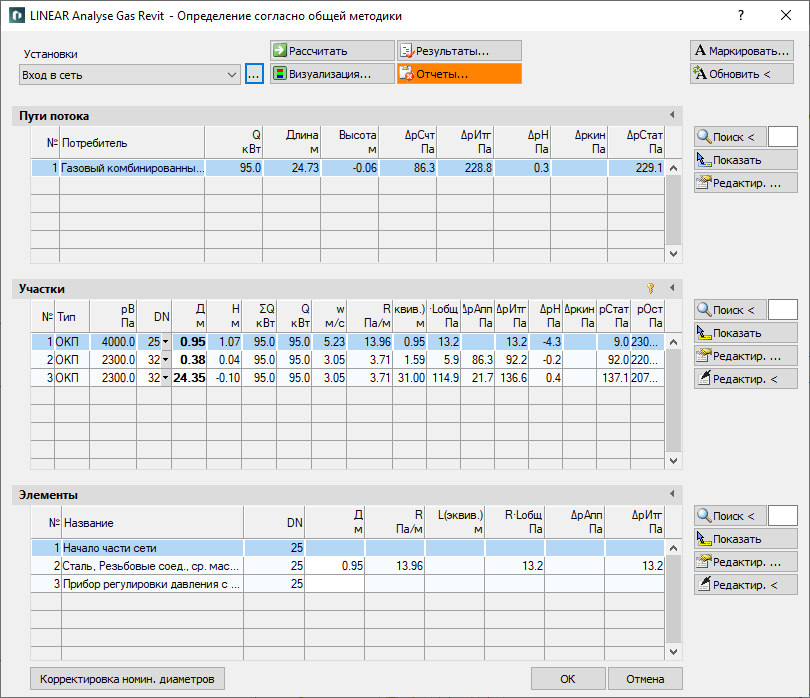

Диалог Расчета показывает обзор проанализированной трубопроводной сети и содержит все требуемые функции для расчета.
Вы находитесь здесь:
Функции для расчета
Функции в верхней части диалога Расчета относятся ко всей сети.
| Элемент | Значение |
|---|---|
| Установки | В случае если в проекте содержатся несколько установок или частей сети, то вы можете выбрать, какая установка или какая часть сети должна быть показана в таблицах диалога расчета. |
| ... | С помощью данной кнопки открывается технические данные начального элемента. Здесь вы также можете изменить название системы, которое отображается в раскрывающемся списке. |
 Рассчитать | Если вы совершили какие-либо изменения, запустите расчет трубопроводной сети, чтобы увидеть текущие результаты. Если в диалоге Настройки поставлен флажок напротив Новый расчет после редактирования, то после каждого редактирования участков или элементов автоматически будет заново произведен расчет. |
 Визуализация... | Эта функция показывает свойства и результаты расчета трубопроводной сети в цвете на модели. |
 Результат... | Показывает дополнительную информацию о трубопроводной сети, а также результаты расчета, выдаваемые на печать. |
 Отчет... | Показывает обзор предупреждений и ошибок, возникших при расчете. Узнать, идет ли речь о предупреждении или ошибке, можно по цвету кнопки: белый: ошибки или предупреждения отсутствуют. оранжевый: в отчете содержатся предупреждения. красный: присутствуют ошибки при расчете. Прим.: Всегда внимательно читайте отчет, чтобы иметь возможность исправить ошибки на чертеже и обеспечить правильный расчет сети. |
 Маркировать... | Запишите результаты расчета элементам и участкам сети. |
 Обновить < | Если элементы или участки уже подписаны, а результаты расчета изменились, то Вы можете обновить маркировку и заполнить ее актуальными данными. |
| Скорректировать номинальные диаметры | Если рассчитанные номинальные диаметры отличаются от спроектированных, то можно перенести рассчитанные диаметры на модель. Редактирование номинальных диаметров может выполняться как для всей сети, так и для отдельных ее частей. |
Функции для таблиц
В разделах Пути потока, Участки и Элементы доступны похожие функции.
| Элемент | Описание |
|---|---|
 Увеличить список | Таблицы путей потока, участков и элементов могут быть увеличены до размеров целого диалогового окна. Отображение остальных таблиц будет скрыто. |
 Уменьшить список | Если таблица увеличена, то с помощью этой функции ее можно снова уменьшить. Остальные таблицы также будут отображаться. |
 Поиск < | Функция доступна в разделах Пути потока, Участки и Элементы. После нажатия на Поиск < выберите элемент в модели. Затем в соответствующей таблице будет показан путь потока, участок или элемент. Если Вы желаете осуществить поиск по номеру пути потока, номеру участка или номеру элемента, то введите его в текстовое поле и нажмите на Поиск <. Затем в соответствующей таблице будет показан путь потока, участок или элемент. |
 Показать | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Показать. Путь потока, участок или элемент будет показан на модели. |
 Редактировать... | Функция доступна в разделах Пути потока, Участки и Элементы. Сначала выберите элемент в таблице, а затем нажмите на кнопку Изменить.... Будет открыто диалоговое окно для редактирования элемента или участка. |
 Редактировать на чертеже < | Функция доступна в разделах Участки и Элементы. После нажатия на Редактировать на чертеже < выберите элемент на модели. Будет открыто диалоговое окно для редактирования элемента или участка. |
Таблица Пути потока
Таблица показывает расчетные данные всех путей потока, имеющихся в выбранной установке. Таким образом возможен обзор всех имеющихся в сети конечных элементов. При выборе пути потока будут показаны все относящиеся к нему участки в таблице Участки. Самый неблагоприятный путь потока будет отмечен цветом. Вы можете выбрать самый неблагоприятный путь потока нажатием на U.
| Столбец | Описание |
|---|---|
| № | Номер пути пути потока. |
| Потребитель | Наименование потребителя. Оно может быть изменено в таблице. |
| Q | Нагрузка из-за потребителя. |
| Длина | Длина пути потока. |
| Высота | Высота пути потока. |
| dpСчт | Потеря давления счетчиком. |
| dpИтг | Сумма отдельных потерь давления на трубы, встроенные элементы, устройства, арматуру. |
| dpH | Потеря давления на изменение силы тяжести (восходящий поток). |
| dpКин | Изменение давления из-за ускорения. |
| dpСтат | Статическое изменение давления, измеренное от начала пути потока (регулятор давления) до потребителя. |
Таблица Участки
Таблица показывает расчетные данные всех участков, имеющихся в выбранном пути потока. При выборе участка будут показаны все относящиеся к нему элементы в таблице Элементы.
Участки отменить/фиксировать:
с помощью этой функции можно зафиксировать или открепить размеры всех участков. Если в столбце DN значения выделены жирным шрифтом, то диаметры этих участков не будут скорректированы при расчете. Это имеет смысл при расчете уже существующих систем. Если размеры отдельных участков уже установлены, то появляется диалоговое окно с запросом о назначении или отмене размеров.
| Столбец | Описание |
|---|---|
| № | Номер участка. |
| Тип | Тип участка. Распределительный трубопровод: Распределительные трубопроводы Трубопровод потребителя: Трубопроводы потребителей Отводной трубопровод: Отводные трубопроводы Одиночная коллекторная подводка: Одиночные коллекторные подводки |
| pB | Рабочее давление (статическое давление). |
| DN | Номинальный диаметр труб на этом участке сети. Номинальный диаметр в таблице может быть изменен. Это значение будет зафиксировано и не изменено программой при расчете. Зафиксированные значения выделены жирным шрифтом. |
| Д | Длина участка. Длина может быть изменена в таблице. Новая длина разбивается в нарисованном соотношении на трубы, которые есть на участке. Все измененные длины в таблицах путей потока, участков и элементов отображаются жирным шрифтом. |
| H | Высота участка. |
| Сумма Q | Суммированная нагрузка или нагрузка участка. |
| Q | Пиковая нагрузка. |
| w | Скорость. |
| R | Потеря давления на трение в трубах на метр. |
| Lобщ (Д+Д(экв.)) | Дополнительная длина участка. |
| R*Lges | Суммированная потеря давления на трение в трубах. |
| dpАпп | Потеря давления устройств. |
| dpИтг | Сумма отдельных потерь давления на трубы, встроенные элементы, устройства, арматуру. |
| dpH | Изменение силы тяжести (восходящий поток). |
| dpСтат | Изменение давления из-за ускорения. |
| dpОст | Остаточное давление на конце участка. |
Таблица Элементы
Таблица показывает расчетные данные всех элементов, имеющихся на выбранном участке.
| Столбец | Описание |
|---|---|
| № | Номер элемента. |
| Название | Название элемента. |
| DN | Размерность. |
| д1 / д2 | Внутренний диаметр для труб (ÖVGW). |
| Д | Длина для труб. |
| R | Значение R для труб. |
Д (эквив.) | Эквивалент длины для фасонных деталей. |
| R*Lges | Суммированная потеря давления на трение в трубах. |
| w1 / w2 | Скорость относительно внутреннего диаметра труб д1/д2 (ÖVGW). |
| Число Рейнольдса | Число Рейнольдса для ÖVGW. |
| Сумма Дзета | Сумма коэффициентов сопротивления (ÖVGW). |
| dpR,F | Потеря давления трубопроводов, фасонных деталей (ÖVGW). |
| dpАпп | Потеря давления устройств. |
| dpИтг | Общая потеря давления. |
