Подробнее о диалоговом окне «Расчет» для системы гравитационного дренажа
Информация о диалоговом окне Канализационная сеть.

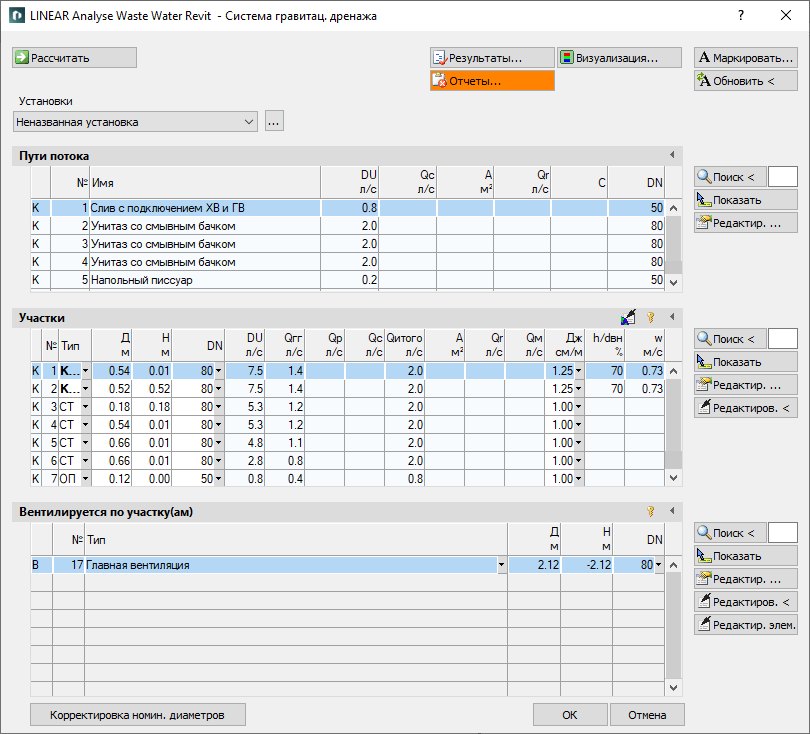

Диалог расчета показывает обзор проанализированной трубопроводной сети и содержит все требуемые функции для расчета.
Вы находитесь здесь:
Функции для расчета
Функции в верхней части диалога Расчета относятся ко всей сети.
| Элемент | Значение |
|---|---|
 Рассчитать | Если вы совершили какие-либо изменения, запустите расчет трубопроводной сети, чтобы увидеть текущие результаты. |
 Результат... | Показывает дополнительную информацию о трубопроводной сети, а также результаты расчета, выдаваемые на печать. |
 Отчет... | Показывает обзор предупреждений и ошибок, возникших при расчете. Узнать, идет ли речь о предупреждении или ошибке, можно по цвету кнопки: белый: ошибки или предупреждения отсутствуют. оранжевый: в отчете содержатся предупреждения. красный: присутствуют ошибки при расчете. Прим.: Всегда внимательно читайте отчет, чтобы иметь возможность исправить ошибки на чертеже и обеспечить правильный расчет трубопроводной сети. |
| Установки | В случае если в проекте содержатся несколько установок или частей сети, то вы можете выбрать, какая установка или какая часть сети должна быть показана в таблицах диалога расчета. |
| ... | С помощью данной кнопки открывается технические данные начального элемента. Здесь вы также можете изменить название системы, которое отображается в раскрывающемся списке. |
 Визуализация... | Эта функция показывает свойства и результаты расчета трубопроводной сети в цвете на модели. |
 Маркировать... | Запишите результаты расчета элементам и участкам сети. |
 Обновить < | Если элементы или участки уже подписаны, а результаты расчета изменились, то Вы можете обновить маркировку и заполнить ее актуальными данными. |
| Скорректировать номинальные диаметры | Если рассчитанные номинальные диаметры отличаются от спроектированных, то можно перенести рассчитанные диаметры на модель. Редактирование номинальных диаметров может выполняться как для всей сети, так и для отдельных ее частей. |
Функции для таблиц
В разделах Пути потока, Участки и Вентилируется по участку(ам) доступны похожие функции.
| Элемент | Описание |
|---|---|
 Увеличить список | Таблицы путей потока, участков и элементов могут быть увеличены до размеров целого диалогового окна. Отображение остальных таблиц будет скрыто. |
 Уменьшить список | Если таблица увеличена, то с помощью этой функции ее можно снова уменьшить. Остальные таблицы также будут отображаться. |
 Поиск < | Функция доступна в разделах Пути потока, Участки и Вентилируется по участку(ам). После нажатия на Поиск < выберите элемент в модели. Затем в соответствующей таблице будет показан путь потока, участок или вентилируемый участок. Если вы желаете осуществить поиск по номеру пути потока, номеру участка или номеру вентилируемого участка, то введите его в текстовое поле и нажмите на Поиск <. Затем в соответствующей таблице будет показан путь потока, участок или вентилируемый участок. |
 Показать | Функция доступна в разделах Пути потока, Участки и Вентилируется по участку(ам). Сначала выберите элемент в таблице, а затем нажмите на кнопку Показать. Путь потока, участок или вентилируемый участок будет показан на модели. |
 Редактировать... | Функция доступна в разделах Пути потока, Участки и Вентилируется по участку(ам). Сначала выберите элемент в таблице, а затем нажмите на кнопку Изменить.... Будет открыто диалоговое окно для редактирования приемника сточных вод, участка или вентилируемого участка. |
 Редактировать на чертеже < | Функция доступна в разделах Участки и Вентилируется по участку(ам). После нажатия на Редактировать на чертеже < выберите элемент на модели. Будет открыто диалоговое окно для редактирования участка. |
| Редактировать данные элемента на чертеже < | Функция доступна в разделе Вентилируется по. После нажатия на Редактировать данные элемента на чертеже < выберите элемент на модели. Будет открыто диалоговое окно для редактирования элемента. |
Таблица пути потока
Таблица показывает расчетные данные всех путей потока, имеющихся в выбранной установке. Таким образом возможен обзор всех имеющихся в сети конечных элементов. При выборе пути потока будут показаны все относящиеся к нему участки в таблице Участки. Самый неблагоприятный путь потока будет отмечен цветом. Вы можете выбрать самый неблагоприятный путь потока нажатием на U.
| Столбец | Описание |
|---|---|
| (без заглавия) | Тип трубопровода: К: Канализация бытовая Д: Дождевая вода |
| № | Номер пути потока. |
| Имя | Название приемника сточных вод. |
| DU | Значение присоединения (присоединяемая нагрузка) |
| Qc | Приток воды. |
| A | Подключенная площадь крыши. |
| Qr | Расход дождевых вод. |
| C | Коэффициент стока. |
| DN | Заданный диаметр. |
Таблица Участки
Таблица показывает расчетные данные всех участков, имеющихся в выбранном пути потока. При выборе участка в таблице Вентилируется по участку(ам) будут показаны все относящиеся к нему вентилируемые участки.
Установить данные участков глобально
Открывает диалоговое окно Установить участки. В данном диалоговом окне вы можете одновременно присвоить нескольким участкам различные характеристики, а также сбросить их.
Участки отменить/фиксировать
с помощью этой функции можно зафиксировать или открепить размеры всех участков. Если в столбце DN значения выделены жирным шрифтом, то диаметры этих участков не будут скорректированы при расчете. Это имеет смысл при расчете уже существующих систем. Если размеры отдельных участков уже установлены, то появляется диалоговое окно с запросом о назначении или отмене размеров.
| Столбец | Описание |
|---|---|
| (без заглавия) | Тип трубопровода: К: Канализация бытовая Д: Дождевая вода С: Смешанная вода |
| № | Номер участка. |
| Тип | КС: Канализационный стояк К: Канализационный отвод СТ: Сборный соединительный трубопровод С: Сборный трубопровод ОП: Отдельная подводка (в): внутри здания (н): снаружи здания Тип трубопровода может быть изменен в таблице. |
| Д | Длина участка. Длина может быть изменена в таблице. Новая длина разбивается в нарисованном соотношении на трубы, которые есть на участке. Все измененные длины в таблицах путей потока, участков и элементов отображаются жирным шрифтом. |
| H | Высота участка. |
U | Количество человек (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| N | Количество санитарно-технических приборов (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| P | Вероятность использования (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| NP | Произведение количества сантехприборов и вероятности использования (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| α | Коэффициент одновременности санитарно-технических приборов (при расчете по СП 30.13330.2016 и СП 30.13330.2020) |
| DN | Номинальный диаметр труб на этом участке сети. Номинальный диаметр в таблице может быть изменен. Это значение будет зафиксировано и не изменено программой при расчете. Зафиксированные значения выделены жирным шрифтом. |
| DU | Значение присоединения (присоединяемая нагрузка). |
| Qгг | Расход бытовой канализации. |
| Qp | Подача насоса, при его наличии. |
| Qc | Постоянный расход. |
| Qитого | Совокупный расход бытовой канализации. |
| A | Подключенная площадь крыши. |
| Qr | Расход дождевых вод. |
| Qм | Расход смешанных вод. |
| Дж | Уклон. Уклон может быть изменён прямо в таблице. |
| h/d | Коэффициент заполнения. Во всплывающем описании в этом поле показано фактическая и максимальная текущая нагрузка. |
| w | Скорость потока в сборных и отводных трубопроводах. |
Таблица Вентилируется по участку(ам)
Таблица показывает расчетные данные всех вентилируемых участков, относящихся к выбранному участку сети.
Участки отменить/фиксировать
С помощью этой функции можно зафиксировать или открепить размеры всех участков. В результате все значения в столбце DN выделяются жирным шрифтом, а размеры участка при расчете больше не корректируются. Это имеет смысл при расчете уже существующих систем. Повторный клик на эту кнопку отменяет фиксацию размеров. Если размеры отдельных участков уже установлены, то появляется диалоговое окно с запросом о назначении или отмене размеров.
| Столбец | Описание |
|---|---|
| (без заглавия) | Тип трубопровода: В: вентилируемый трубопровод |
| № | Номер вентилируемого участка |
| Тип | Вид вентилируемого трубопровода. Вид вентилируемого трубопровода может быть изменен в таблице. |
| Д | Длина участка. Длина может быть изменена в таблице. Новая длина разбивается в нарисованном соотношении на трубы, которые есть на участке. Все измененные длины в таблицах путей потока, участков и элементов отображаются жирным шрифтом. |
| H | Высота участка. |
| DN | Номинальный диаметр труб на этом участке сети. Номинальный диаметр в таблице может быть изменен. Это значение будет зафиксировано и не изменено программой при расчете. Зафиксированные значения выделены жирным шрифтом. |
