Подробнее об «Элементы» (Вентиляция)

Информация о разделе Элементы при расчете системы вентиляции.

Вы находитесь здесь:

Вкладка ПроектДисциплина Вентиляция Вкладка Анализ

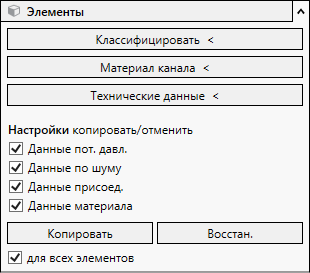

Все настройки, совершаемые в разделе Элементы, сохраняются на элементах и воздуховодах в проекте.

Классификация <

После выбора нескольких различных элементов открывает диалог Присвоить типы расчета, в котором можно назначить другие типы расчета выбранным элементам. Если выбраны несколько экземпляров элементов одного и того же типа, то будет открыт диалог Классификация, в котором можно назначить другой тип расчета выбранным элементам.

Материал канала ... <

После выбора элементов открывает диалог Технические данные для воздуховодов, в котором можно присвоить другой материал выбранным каналам в разделе Материал канала и теплоизоляция.

Технические данные … <

После выбора элемента открывает соответствующий диалог, в котором можно задать технические данные для его расчета.

Настройки копировать/отменить

Поначалу в данном разделе выберите поля с теми свойствами, которые должны быть скопированы или восстановлены к исходным значениям. Такими данными являются потеря давления, уровень шума и данные присоединений и материала. Путем установки флажка в поле Для всех однотипных элементов можно разрешить учет всех элементов одного типа или всех воздуховодов при копировании или восстановлении.

Элемент

Описание

Данные потери давления

Активировано: при копировании или восстановлении элементов учитываются технические данные элемента из раздела Расчет потери давления.

Данные по шуму

Активировано: при копировании или восстановлении элементов учитываются технические данные элемента из раздела Уровень шума.

Данные присоединения

Активировано: при копировании или восстановлении элементов учитываются данные присоединительных элементов из раздела Каталог оборудования технических данных элемента.

Данные материала

Активировано: при копировании или восстановлении элементов учитываются материал канала и его теплоизоляция.

Копировать

Копирует отмеченные свойства из диалогов технических данных элементов.

Сначала выберите исходный элемент или воздуховод, данные которого должны быть скопированы. Затем перенесите их на выбранные элементы, на все элементы этого типа или на воздуховоды.

Восстановить

Возвращает отмеченные свойства к исходным значениям из диалогов технических данных элементов. Отмена может быть осуществлена как для всех труб, так и только для выбранных.

для всех элементов

Активировано: при копировании или отмене будут учтены все элементы данного типа или все воздуховоды.

Деактивировано: выберите элементы или воздуховоды, технические данные которых должны быть скопированы или восстановлены к исходным значениям.
