Подробнее об «Элементы» (Отопление и Охлаждение)
Информация о разделе Элементы в расчетах трубопроводных сетей отопления и охлаждения.
Вы находитесь здесь:

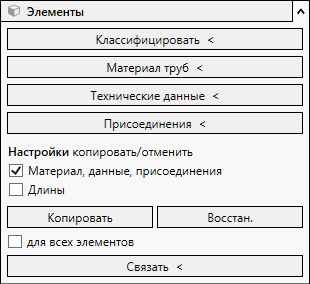

Действительно для: Отопление, Охлаждение.
Все настройки, совершаемые в разделе Элементы, сохраняются на элементах и трубопроводах в проекте.
Классификация <
После выбора нескольких различных элементов открывает диалог Присвоить типы расчета, в котором можно назначить другие типы расчета выбранным элементам. Если выбраны несколько экземпляров элементов одного и того же типа, то будет открыт диалог Классификация, в котором можно назначить другой тип расчета выбранным элементам.
Материал труб ... <
После выбора труб открывает диалог Таблицы труб, в котором можно присвоить им другой материал.
Технические данные … <
После выбора элемента открывает соответствующий диалог, в котором можно задать технические данные для его расчета.
Присоединения ... <
Если при расчете был использован материал труб производителя, то данная кнопка является активной. Элементам могут быть назначены присоединения, чтобы в спецификации были выданы подходящие соединительные детали данного производителя.
Настройки копировать/отменить
Поначалу в данном разделе выберите поля с теми свойствами, которые должны быть скопированы или восстановлены к исходным значениям. Такими свойствами являются технические данные из диалогов элементов, данные присоединений, данные материала или длины труб. Путем установки флажка в поле Для всех элементов можно разрешить учет всех элементов одного типа и всех труб при копировании или отмене.
| Элемент | Описание |
|---|---|
| Тип/материал, данные, присоединения | Активировано: при копировании или восстановлении элементов будут учтены их типы, технические данные из диалогов и, при наличии, назначенные присоединения на данном элементе. Для труб будет учтено определение материала. |
| Длины | Активировано: при копировании или восстановлении труб будут учтены отредактированные длины. |
Копировать
Копирует технические данные из диалогов элементов, данные присоединений, данные материала или длины труб, если данные поля активированы.
Сначала выберите исходный элемент или трубу, данные которого(ой) должны быть скопированы. Затем перенесите их на выбранные элементы, на все элементы этого типа или на трубы.
Восстановить
Отменяет технические данные или длины труб, если данные поля активированы. Отмена может быть осуществлена как для всех труб, так и только для выбранных.
для всех элементов
Активировано: при копировании или отмене будут учтены все элементы данного типа или все трубы.
Деактивировано: выберите элементы или трубы, технические данные которых должны быть скопированы или удалены.
Связать ... <
Соединяет два элемента друг с другом, которые рассчитываются попарно, к примеру, балансировочный вентиль с запорным клапаном, регулятор перепада давления с датчиком дифференциального давления или трехходовой клапан с тройником.
