Подробнее об «Арматура»

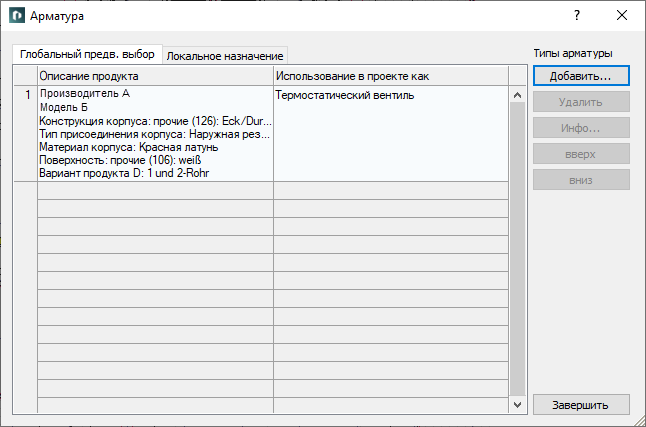

Информация о диалоговом окне Арматура при расчете трубопроводных сетей отопления и водоснабжения.
Вы находитесь здесь:
Действительно для: Отопление, Охлаждение, Водоснабжение.
На вкладке Глобальный предварительный выбор можно выбрать арматуру, используемую на всем проекте. Если для одного типа арматуры было выбрано несколько моделей, программа рассчитает, какой из вентилей наиболее подходит и автоматически установит его.
На вкладке Локальное назначение вы можете назначать дополнительные арматуры, которые используются для отдельных элементов. Затем назначьте арматуру отдельным элементам на модели.
| Элемент | Описание |
|---|---|
| Описание продукта | Показывает производителя, модель и исполнение выбранной арматуры. |
| Использование в проекте как | Показывает тип арматуры, для которого используются данные выбранной арматуры. |
| Добавить... | Открывает контекстное меню для выбора типа арматуры, а затем диалоговое окно Выбрать серию арматур, из которого можно выбрать производителя, тип и исполнение арматуры и добавить ее в таблицу. |
| Удалить | Удаляет выбранную арматуру из таблицы. |
| Инфо... | Открывает диалоговое окно с информацией о выбранной арматуре. В нем, помимо общей информации об арматуре, показаны характеристические кривые и настраиваемые значения в зависимости от выбранных размеров. |
| вверх, вниз | Изменяет порядок арматур для лучшей обзорности. |
| Присвоить < (только Локальное назначение) | С помощью этой функции арматура из списка может быть целенаправленно назначена отдельным элементам на модели. |
| Искать < (только Локальное назначение) | С помощью этой функции можно выбрать элемент в модели, и он будет отмечен в списке. |
 | Если выбрать модельный ряд из списка, то посредством клавиш-стрелок пользователь может последовательно отображать имеющиеся в модели объекты этого модельного ряда. Программа будет приближать отдельные элементы. Если выбрать модель из списка, то в скобках будет показано количество имеющихся элементов. |
| Удалить (только Локальное назначение) | Удаляет назначение выбранного модельного ряда в модели. Если нажать на эту кнопку, то программа спросит, действительно ли выполнить это действие. |
