Спроектировать стены

Пошагово показывает, как спроектировать стены при наличии двухмерного чертежа.

Подготовка

Архитектура представлена двухмерным чертежом. Вам требуется сконструировать стены в 3D.

Условия для выполнения данной команды:

  • Двухмерный чертеж связан с вашей моделью.

  • Вы установили высоту этажа.

  • Вашим текущим видом является вид плана этажа, на котором должны быть спроектированы стены.

Прим.:

Если вы создали проект на основе предварительно установленного шаблона LINEAR, то мы рекомендуем использовать шаблон Архитектура при создании плана для реконструкции двухмерного чертежа. Если вы работаете не на основе шаблона LINEAR, то мы рекомендуем тонированное отображение плана с полупрозрачностью.

Перейдите к:

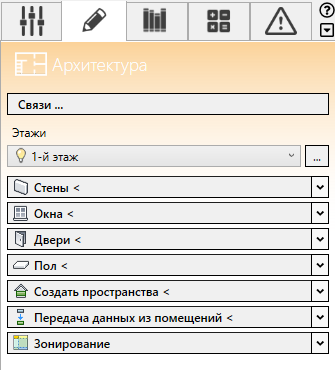

Вкладка Проект ➤ Дисциплина Архитектура ➤ Вкладка Конструкция

Процедура

  1. Откройте область Стены.
  2. Если вы желаете спроектировать наружную стену, поставьте флажок в поле Наружная стена.
  3. Толщину стены можно определить следующим образом:
    • Нажмите на Взять размер, чтобы перенять толщину проектируемой стены.
    • Введите толщину стены в редактируемое поле.
    • Выберите тип стены из выпадающего списка.
  4. Нажмите на кнопку Стены < и начертите соответствующие стены.
    Совет:

    • После запуска команды на панели управления Revit можно активировать опцию Линейная в Изменить | Координаты Стена ➤ Рисование. С помощью клавиши табуляции можно выбрать целый ход стены и создать его одним кликом мыши. Для этого в опциях функции в строке Привязка выберите Поверхность сердцевины: Наружная.

    • Некорректно нарисованные стены можно исправить с помощью функций Revit на вкладке Изменить, расположенной на панели управления Revit.

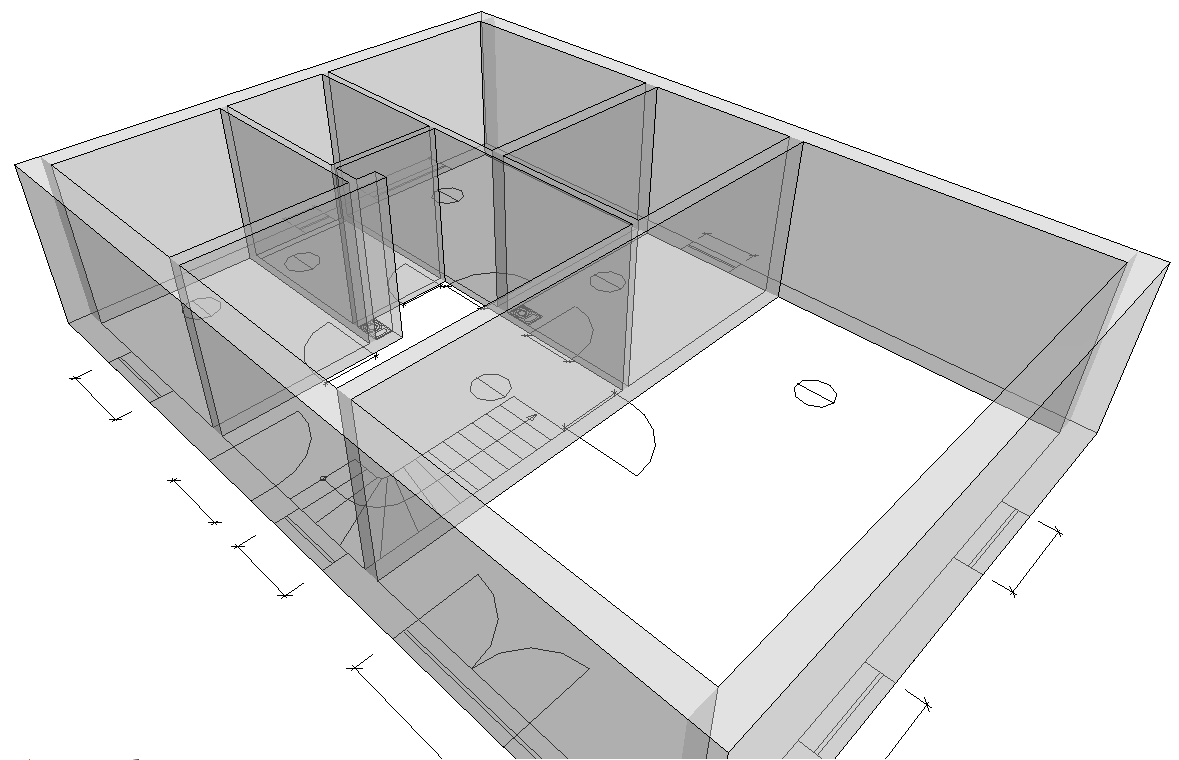

Результат

Стены будут спроектированы на правильной высоте, соединены и отмечены в качестве ограничения пространств.
