Проанализировать данные здания
Пошагово показывает, как осуществлять анализ подготовленной модели при помощи LINEAR Building.
Подготовка
Вы желаете подготовить модель для анализа данных здания в LINEAR Building, а затем выполнить его.
Перейдите к:
Процедура
- Откройте область Анализ данных здания.
- Выберите вариант аппроксимации рельефа.
- Выберите уровень грунта (базовую плоскость).
Эта опция действительна только в том случае, если для аппроксимации рельефа был выбран постоянный уровень грунта.
- В разделе Дополнительная передача активируйте все желаемые опции.
- Необязательно: В разделе Диагностика активируйте опцию Сохранить информацию об элементе, если LINEAR Building должен показывать сегменты элементов вместо целых в Revit-модели.
- Нажмите на кнопку Анализ данных здания.

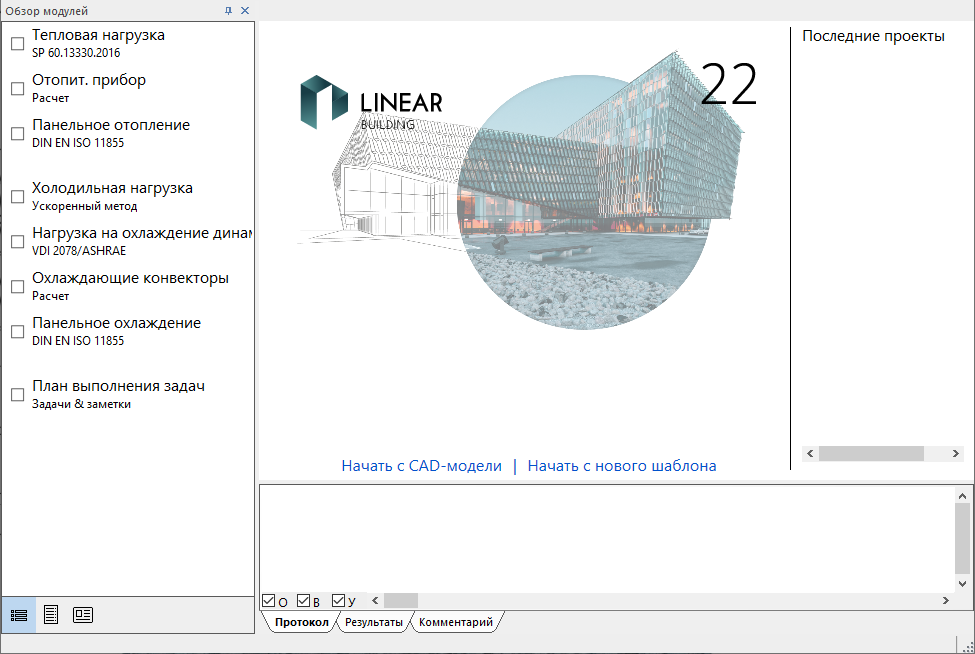

LINEAR Building открывается.
- В LINEAR Building нажмите на Принять здание из CAD.
Будет открыто диалоговое окно Выбрать шаблон.
- Выберите один из шаблонов.
Файлы шаблонов содержат данные, специфические для определенной страны, такие как города, температуры, переменные и шаблоны помещений.

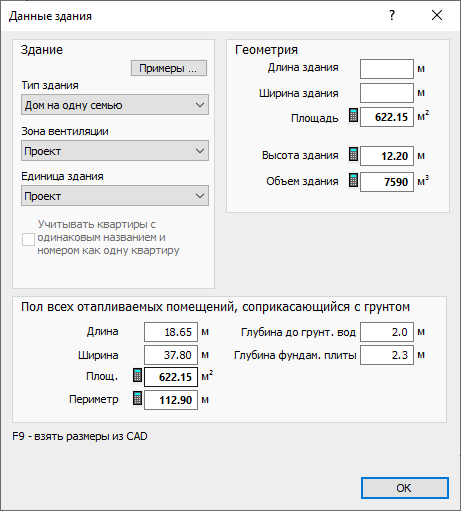

LINEAR Building анализирует структуру здания. После этого будет открыто диалоговое окно Данные проекта.
- Далее следует указать данные, относящиеся к проекту, и нажать OK для подтверждения.

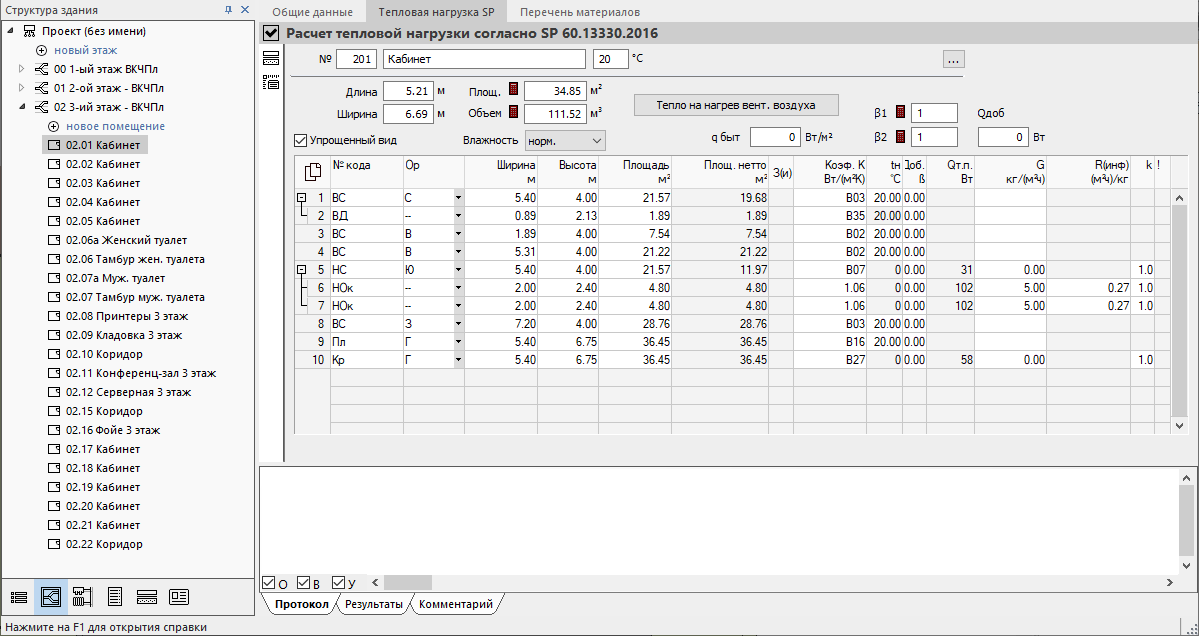

Результат
Здание было проанализировано и доступно для дальнейших расчетов.
