Добавить окна и двери
Пошагово показывает, как добавлять окна и двери при наличии двухмерного чертежа.
Подготовка
Архитектура представлена двухмерным чертежом. Вы желаете добавить окна и двери на уже спроектированные трехмерные стены.
Условия для выполнения данной команды:
-
Двухмерный чертеж связан с вашей моделью.
-
Текущим видом является вид плана, содержащий трехмерные стены для нанесения проектируемых окон и дверей.
Перейдите к:
Процедура
- Раскройте область Окна или Двери.
- Если вы желаете добавить двустворчатую дверь, поставьте флажок в поле Двустворчатая дверь.
- Укажите вертикальные размеры окон или дверей.
- Нажмите на кнопку Окна < или Двери <, и обращайте внимание на всплывающие указания. Совет:
Некорректно добавленные окна или двери можно исправить с помощью функций Revit на вкладке Изменить, расположенной на панели управления Revit.

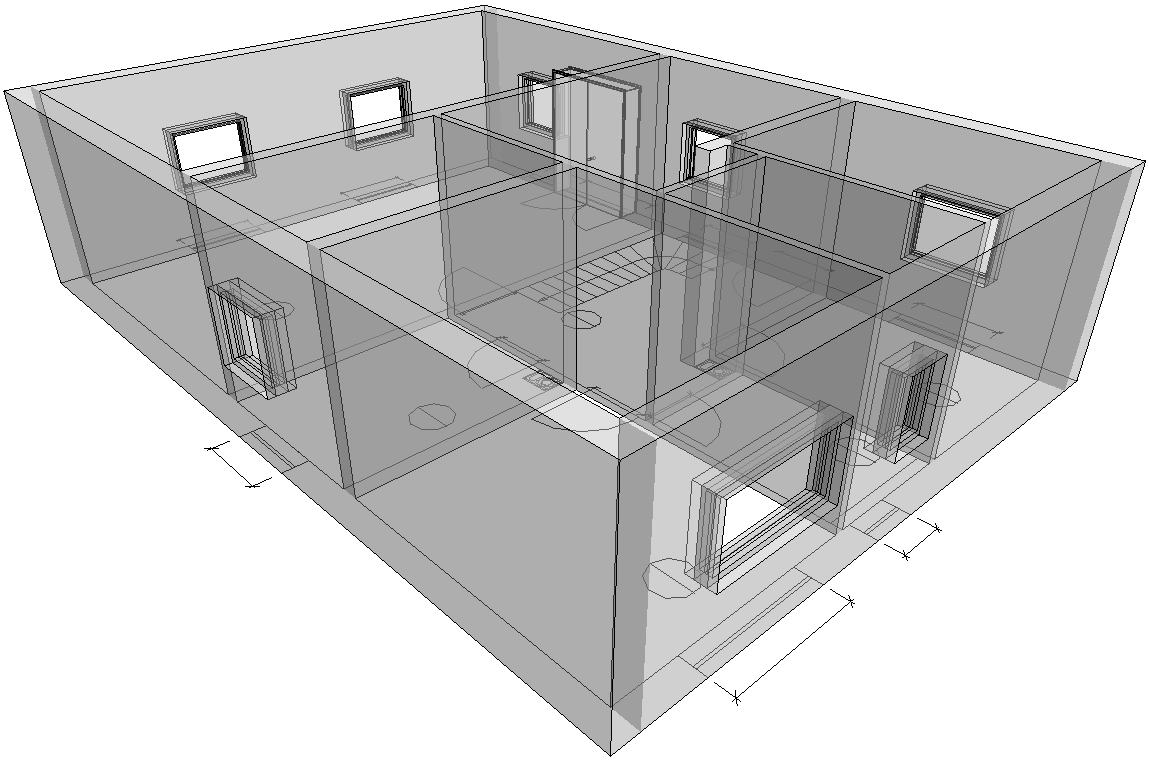

Результат
Окна и двери размещены на стенах.
