Подробнее об «Анализ данных здания»
Информация об анализе данных здания.

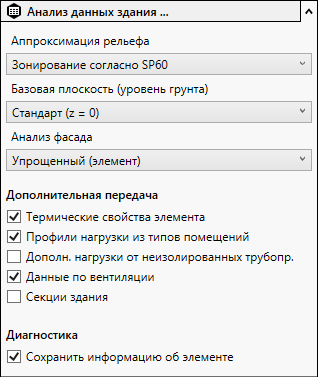

В данном разделе можно установить, какие данные LINEAR Building должны быть учтены при анализе данных здания.
Вы находитесь здесь:
Аппроксимация рельефа:
здесь вы можете указать, как внешние стены должны быть проанализированы по отношению к окружающей территории. В зависимости от выбранной опции различные по размеру площади внешней стены будут распознаны в качестве граничащих с наружным воздухом.
Постоянный уровень грунта: в случае, если ваша модель не содержит топографию местности или же вы не желаете производить ее анализ, то для этого вы можете выбрать постоянный уровень грунта и точнее определить его в Базовая плоскость (уровень грунта).

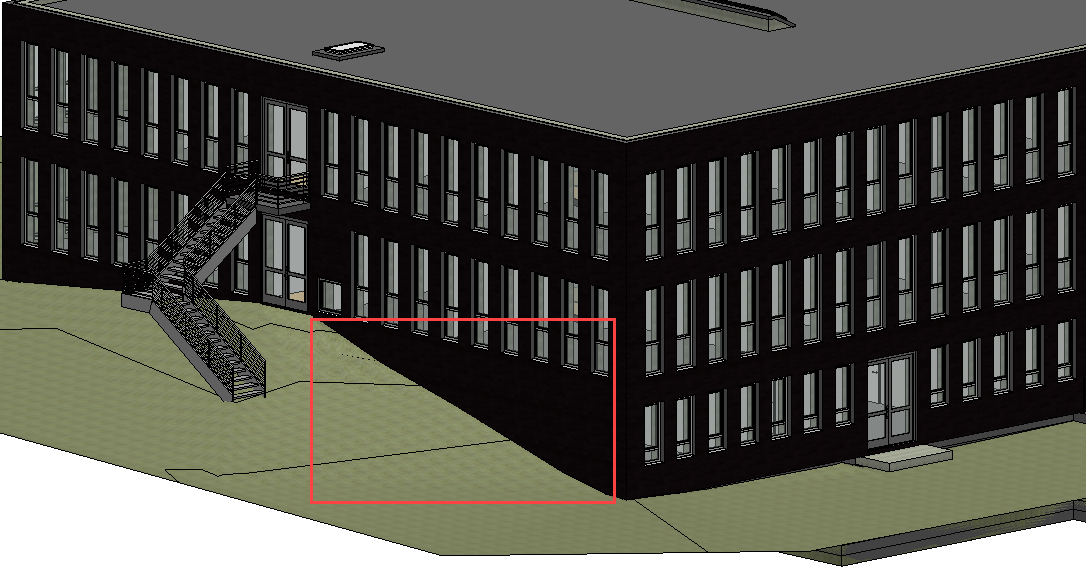

Анализ топографии: в случае, если ваша модель содержит топографию местности, ее можно проанализировать путем выбора данной опции.
Базовая плоскость (уровень грунта)
Если вы выбрали Постоянный уровень грунта для аппроксимации рельефа, то здесь вы можете установить, на каком уровне происходит пересечение с грунтом. При необходимости задайте новый вспомогательный уровень.
Анализ фасада
Определяет, как фасады с прозрачными площадями должны передаваться в LINEAR Building.
Упрощенный (элемент): анализирует весь фасад как один целый элемент. Если фасад содержит один или несколько прозрачных элементов, то он будет считаться окном, а в противном случае – стеной.
Объединить площади окон: передает все прозрачные элементы в качестве одного окна.
Отдельные площади окон: передает все прозрачные элементы в качестве отдельных окон.
Дополнительная передача
Термические свойства элемента – активировано: при анализе данных здания в LINEAR Building будут перенесены термические свойства многослойных элементов. Деактивируйте эту опцию, если после первого анализа вы отредактировали многослойные элементы в LINEAR Building и после этого запускаете повторный анализ для принятия изменений. Таким образом вы воспрепятствуете перезаписи осуществленного редактирования в LINEAR Building из-за обновления данных здания.
Профили нагрузки из типов помещений – активировано: на основе назначенных типов помещения будут проанализированы 24ч-кривые нагрузки для динамического расчета охлаждающей нагрузки.
Дополнительные нагрузки от неизолированных трубопроводов – активировано: после анализа данных здания при расчете отопительной нагрузки согласно СП 60.13330.2016 будут учтены потери тепла неизолированных труб в качестве притока тепла в помещения. Этот параметр доступен только в том случае, если в диалоговом окне Опции в качестве региона была выбрана Россия.
Данные по вентиляции – активировано: на основе зон или пространств будут проанализированы объемные расходы воздуха для передачи в расчет отопительной и холодильной нагрузки.
Секции здания – активировано: все секции здания будут проанализированы и приведены в качестве секций здания в LINEAR Building. Для корректного анализа каждое пространство должно относиться только к одной секции здания. Таким образом будет гарантировано верное назначение пространств секциям. Пространства на этажах, назначенных более чем одной секции, будут автоматически назначены первому подходящему строительному участку.
Диагностика
Сохранить информацию об элементе
Активировано: при последующем анализе здания из LINEAR Building информация о сегментах элементов будет сохранена в пространствах в Revit-проекте. Если элемент в модели требуется отметить в LINEAR Building при помощи функций
Показать CAD-элемент на чертеже или
Зумировать CAD-элемент на чертеже, то будет отмечена та часть элемента, которая релевантна для текущего контекста.
Деактивировано: после деактивации последует запрос, удалить ли уже сохраненную информацию об элементе в проекте. При последующем анализе здания из LINEAR Building информация об элементах не будет сохранена. Если элемент в модели требуется отметить в LINEAR Building при помощи функций оказать CAD-элемент на чертеже или Зумировать CAD-элемент на чертеже, то будет отмечен весь элемент целиком вне зависимости от текущего контекста.
