Установить температурные пределы

Пошагово показывает, как установить верхний и нижний температурный предел в температурном профиле.

Подготовка

Вместо фиксированных требуемых температур вы желаете задать диапазон, в котором они могут изменяться в течение суток.

Условие для выполнения данной команды:

Вы создали температурный профиль.

Перейдите к:

Обзор модулей ➤ Нагрузка на охлаждение динамическая ➤ Уровень проекта ➤ Температурные профили

Процедура

В столбце РД или НРД нажмите на .

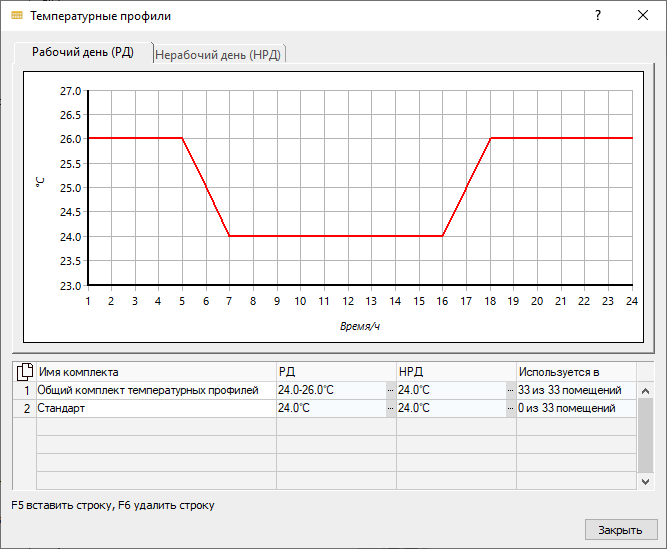

После этого откроется диалог Температурные профили.
Включите опцию Расширить температурный профиль.
Вы можете либо
- в таблице под диаграммой задать температуру для каждого часа для верхнего температурного предела этого профиля, либо
- задать желаемое значение температуры для каждого часа верхнего температурного предела, кликнув мышью в диаграмме и протянув курсор мыши до него.
Включите опцию Активировать нижний температурный предел и повторите предыдущие действия.

Результат

Верхний и нижний температурный предел для этого профиля будут заданы и они будут учтены при расчете.
